Ingeniería de Subestaciones Eléctricas: Etapas Clave

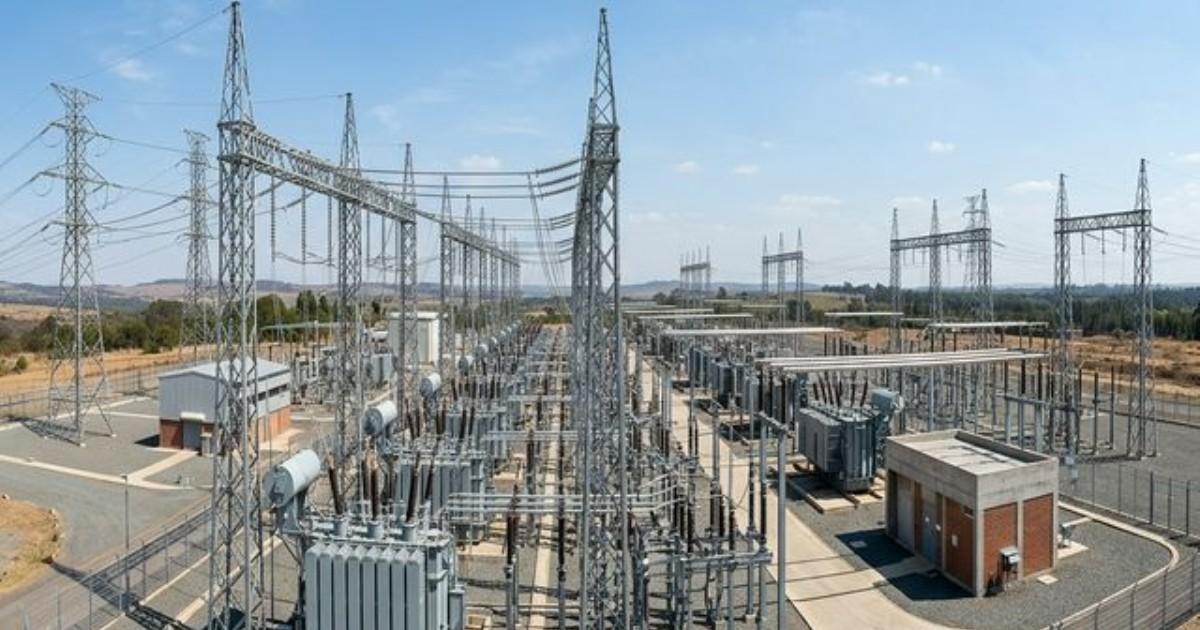

Ingeniería de subestaciones eléctricas de alta tensión con equipos de poder

¿Qué es una subestación eléctrica y su función en el sistema de transmisión?

La ingeniería de subestaciones eléctricas constituye una de las disciplinas fundamentales dentro del desarrollo de infraestructura energética. Una subestación eléctrica es una instalación destinada a transformar, regular, distribuir y proteger el flujo de energía eléctrica dentro del sistema de transmisión y distribución, actuando como nodo estratégico que conecta las distintas líneas y niveles de tensión de la red.

En el contexto del Sistema Eléctrico Nacional (SEN) de Chile, las subestaciones cumplen funciones críticas: elevan la tensión generada en centrales para su transporte eficiente a largas distancias, la reducen para su distribución a usuarios finales y permiten la interconexión entre distintos tramos de la red. Sin estas instalaciones, sería imposible gestionar los flujos de potencia que recorren miles de kilómetros a través del territorio nacional.

Las subestaciones se clasifican según su función principal en subestaciones de elevación, de reducción, de maniobra (o seccionamiento) y de interconexión. Cada tipo responde a requerimientos específicos de diseño de subestaciones de alta tensión que determinan su configuración, equipamiento y disposición física.

Desde el punto de vista de la ingeniería, el diseño de una subestación debe garantizar la continuidad del suministro, la seguridad operativa y la protección tanto de equipos como de personas. Esto exige un proceso riguroso que abarca múltiples etapas técnicas y regulatorias.

Etapas de un proyecto de subestación eléctrica

Las etapas de un proyecto de subestación eléctrica siguen una secuencia lógica que va desde los estudios preliminares hasta la puesta en servicio. Cada fase genera entregables específicos que alimentan la siguiente, asegurando coherencia técnica y cumplimiento normativo a lo largo de todo el ciclo de vida del proyecto.

Estudios preliminares y factibilidad

Todo proyecto comienza con la definición de los requerimientos del sistema eléctrico. Se evalúan las necesidades de capacidad, los niveles de tensión involucrados (66 kV, 110 kV, 220 kV o 500 kV, según corresponda) y las condiciones del sitio donde se emplazará la instalación. En esta fase se realizan estudios de flujo de potencia, cortocircuito y estabilidad que determinan los parámetros fundamentales del diseño.

También se consideran factores ambientales, geotécnicos y de accesibilidad del terreno. Los estudios topográficos y de mecánica de suelos son esenciales para definir las fundaciones de los equipos y estructuras.

Ingeniería básica

La ingeniería básica de subestaciones establece los criterios generales del proyecto. En esta etapa se definen la configuración de barras (barra simple, barra principal y transferencia, doble barra, interruptor y medio), el diagrama unilineal, las especificaciones técnicas de los equipos principales y los planos de disposición general (layout).

Se elaboran las bases de diseño que incluyen niveles de aislación, corrientes nominales y de cortocircuito, criterios de coordinación de aislamiento y requisitos de protección. Estos documentos constituyen la referencia para toda la ingeniería posterior.

Ingeniería de detalles

La ingeniería de detalles es la fase donde se desarrollan todos los documentos necesarios para la construcción y montaje. Comprende planos civiles de fundaciones y canalizaciones, planos de montaje mecánico de estructuras y equipos, diagramas de conexionado eléctrico, lógicas de control y protección, listas de materiales y especificaciones de compra.

Esta etapa requiere coordinación interdisciplinaria entre las especialidades eléctrica, civil, mecánica y de control. La calidad de la ingeniería de detalles impacta directamente en los plazos y costos de construcción, ya que errores u omisiones en esta fase se traducen en retrabajos durante el montaje.

Construcción, montaje y puesta en servicio

Con la ingeniería completa, se procede a la construcción de obras civiles, el montaje de estructuras metálicas y equipos, el tendido de cables de poder y control, y finalmente las pruebas de puesta en servicio. Esta última fase incluye ensayos de aislación, pruebas funcionales de protecciones y sistemas de control, y la energización progresiva de la instalación.

Componentes principales en la ingeniería de subestaciones eléctricas

Una subestación de alta tensión integra diversos componentes que trabajan de manera coordinada para cumplir sus funciones de transformación, maniobra y protección. El conocimiento detallado de cada equipo es fundamental para una correcta ingeniería de subestaciones eléctricas.

Transformadores de poder

Son el elemento central de las subestaciones de transformación. Modifican los niveles de tensión según los requerimientos del sistema. En Chile, los transformadores de poder en el sistema de transmisión operan típicamente en relaciones de 220/110 kV, 220/66 kV o 500/220 kV, con potencias que pueden superar los 300 MVA.

Su diseño debe considerar las solicitaciones de cortocircuito, la regulación de tensión mediante cambiador de tomas bajo carga (OLTC) y los sistemas de refrigeración (ONAN, ONAF, OFAF, según la potencia).

Interruptores de poder

Dispositivos encargados de interrumpir corrientes de cortocircuito y realizar maniobras de conexión y desconexión de circuitos. En subestaciones de alta tensión se utilizan principalmente interruptores de SF6 (hexafluoruro de azufre) o, en instalaciones más recientes, tecnologías con vacío para tensiones medias. Su capacidad de interrupción debe ser coherente con los niveles de cortocircuito del sistema.

Seccionadores y cuchillas de puesta a tierra

Los seccionadores permiten aislar visiblemente secciones del circuito para labores de mantenimiento. No están diseñados para interrumpir corrientes de carga o cortocircuito. Las cuchillas de puesta a tierra garantizan la seguridad del personal al conectar a tierra los tramos desenergizados.

Transformadores de medida

Incluyen transformadores de corriente (TC) y transformadores de tensión (TT o TP). Reducen las magnitudes de corriente y tensión a valores manejables para los sistemas de protección, medición y control. Su precisión y clase de exactitud deben seleccionarse según su aplicación específica: protección, medición comercial o medición operativa.

Sistemas de protección y control

Las protecciones constituyen un elemento crítico para la seguridad de la subestación y del sistema eléctrico en su conjunto. Relés de protección digitales (IED, Intelligent Electronic Devices) monitorean permanentemente las variables eléctricas y actúan sobre los interruptores ante condiciones de falla. Los esquemas de protección incluyen funciones diferenciales, de sobrecorriente, de distancia y de falla a tierra, entre otras. Para profundizar en los principios de protección aplicados a líneas de transmisión, puede consultar nuestro artículo sobre protección de líneas eléctricas: métodos y dispositivos.

Pararrayos y sistemas de aislación

Los pararrayos (descargadores de sobretensión) protegen los equipos ante sobretensiones de origen atmosférico o de maniobra. Su correcta selección y ubicación es parte integral del estudio de coordinación de aislamiento. La elección entre aisladores de porcelana, vidrio o poliméricos depende de las condiciones ambientales y de contaminación del sitio. El estudio de aislación es un proceso técnico estrechamente relacionado con el diseño de subestaciones.

Otros equipos y sistemas auxiliares

Complementan la instalación los bancos de condensadores o reactores (para compensación reactiva), los sistemas de servicios auxiliares (corriente continua y corriente alterna), las mallas de puesta a tierra, los sistemas de comunicaciones y SCADA, y la iluminación y seguridad perimetral.

Consideraciones de diseño para subestaciones

El diseño de subestaciones de alta tensión debe abordar múltiples aspectos técnicos que determinan la seguridad, confiabilidad y eficiencia de la instalación. A continuación se describen las consideraciones más relevantes.

Configuración de barras

La selección de la configuración de barras define el nivel de confiabilidad y flexibilidad operativa de la subestación. Las configuraciones más comunes en el sistema de transmisión chileno incluyen:

  • Barra simple: la más económica, pero sin redundancia. Una falla en la barra deja fuera de servicio toda la subestación.
  • Barra principal y transferencia: permite mantener la continuidad de servicio durante el mantenimiento de un interruptor.
  • Doble barra: ofrece mayor flexibilidad operativa al poder distribuir los circuitos entre dos barras independientes.
  • Interruptor y medio: configuración de alta confiabilidad utilizada en subestaciones de 220 kV y 500 kV, donde la pérdida de un elemento no interrumpe el servicio.

Coordinación de aislamiento

El estudio de coordinación de aislamiento define los niveles de aislación (BIL y BSL) de todos los equipos de la subestación. Se consideran las sobretensiones temporales, de maniobra y atmosféricas, junto con las características de los descargadores de sobretensión. Los niveles normalizados según IEC 60071 establecen valores de BIL de 550 kV para sistemas de 110 kV, 1050 kV para 220 kV y 1550 kV para 500 kV, entre otros.

Malla de puesta a tierra

El diseño de la malla de puesta a tierra es fundamental para la seguridad de las personas y la protección de los equipos. Debe garantizar que las tensiones de paso y de contacto se mantengan dentro de los límites seguros establecidos por la norma IEEE 80. El diseño considera la resistividad del terreno, las corrientes de falla a tierra y el tiempo de despeje de las protecciones.

Distancias de seguridad y disposición física

La disposición física de equipos y estructuras debe respetar las distancias mínimas de seguridad eléctrica, tanto fase-fase como fase-tierra, considerando las condiciones ambientales del sitio (altitud, temperatura, viento). En Chile, las subestaciones ubicadas en zonas de altura sobre los 1.000 metros requieren correcciones por altitud en sus distancias de aislación.

Diseño antisísmico

Chile es un país de alta sismicidad, por lo que el diseño estructural y la calificación sísmica de los equipos son aspectos ineludibles. Las estructuras metálicas, fundaciones y conexiones flexibles entre equipos deben diseñarse para resistir las aceleraciones sísmicas definidas en la normativa vigente. Los equipos de alta tensión requieren certificación de calificación sísmica según estándares IEEE 693.

Tecnologías modernas: subestaciones AIS vs GIS

Una decisión fundamental en la ingeniería de subestaciones eléctricas es la elección de la tecnología constructiva. Las dos alternativas principales son las subestaciones AIS (Air Insulated Switchgear) y GIS (Gas Insulated Switchgear).

Subestaciones AIS (aisladas en aire)

Las subestaciones convencionales AIS utilizan el aire como medio aislante principal. Los equipos se disponen al aire libre sobre estructuras metálicas, lo que requiere amplias superficies de terreno para respetar las distancias de aislación. Esta tecnología ofrece las siguientes características:

  • Menor costo de inversión inicial.
  • Mayor facilidad de inspección visual y mantenimiento.
  • Requerimiento de terrenos extensos (una subestación de 220 kV puede requerir entre 2 y 5 hectáreas).
  • Mayor exposición a condiciones ambientales adversas (contaminación, salinidad, polvo).
  • Plazos de construcción más largos.

Subestaciones GIS (aisladas en gas)

Las subestaciones GIS encapsulan todos los equipos de maniobra en envolventes metálicas selladas rellenas de gas SF6, que posee propiedades aislantes y de extinción de arco superiores al aire. Sus principales ventajas son:

  • Reducción drástica del espacio requerido (hasta un 80-90% menos que una AIS equivalente).
  • Protección total contra condiciones ambientales adversas.
  • Mayor confiabilidad y menores requerimientos de mantenimiento.
  • Menor impacto visual y ambiental.
  • Mayor costo de inversión y complejidad en reparaciones.

Criterios de selección

La elección entre AIS y GIS depende de factores como la disponibilidad de terreno, las condiciones ambientales, los costos de ciclo de vida, los plazos del proyecto y las restricciones urbanísticas o ambientales. En Chile, la tecnología GIS ha ganado terreno en subestaciones urbanas y en zonas costeras con alta contaminación salina, mientras que las AIS siguen siendo predominantes en emplazamientos rurales con disponibilidad de espacio.

También existen soluciones híbridas que combinan ambas tecnologías, utilizando módulos GIS compactos para las funciones de maniobra y equipos convencionales AIS para los transformadores y conexiones de línea.

Normativa y regulación en Chile

El desarrollo de proyectos de subestaciones eléctricas en Chile está sujeto a un marco regulatorio específico que debe considerarse desde las primeras etapas de la ingeniería.

Normativa técnica nacional

La Superintendencia de Electricidad y Combustibles (SEC) establece los requisitos técnicos y de seguridad para las instalaciones eléctricas. La Norma Técnica de Seguridad y Calidad de Servicio (NTSyCS), administrada por el Coordinador Eléctrico Nacional (CEN, anteriormente CDEC), define los estándares operativos del sistema, incluyendo criterios de confiabilidad, esquemas de protección y requisitos de equipamiento.

Los proyectos de subestaciones deben cumplir con la Ley General de Servicios Eléctricos (DFL N1) y sus reglamentos complementarios. Además, la obtención de concesiones eléctricas y permisos ambientales (evaluación de impacto ambiental ante el SEA) son requisitos previos a la construcción.

Estándares internacionales aplicables

La ingeniería de subestaciones en Chile se apoya en estándares internacionales reconocidos, entre los que destacan:

  1. IEC 62271: serie de normas para equipos de maniobra de alta tensión.
  2. IEC 60076: normas para transformadores de poder.
  3. IEC 60071: coordinación de aislamiento.
  4. IEC 61850: protocolo de comunicaciones para automatización de subestaciones.
  5. IEEE 80: diseño de mallas de puesta a tierra en subestaciones.
  6. IEEE 693: calificación sísmica de equipos de subestaciones.
  7. IEEE 998: diseño de sistemas de protección contra descargas atmosféricas.

La adopción de IEC 61850 como estándar de comunicaciones ha marcado un avance significativo en la automatización de subestaciones, permitiendo la interoperabilidad entre equipos de distintos fabricantes y facilitando la implementación de esquemas de protección y control más sofisticados.

Conclusión

La ingeniería de subestaciones eléctricas es un proceso multidisciplinario que demanda conocimiento técnico especializado, rigor en el cumplimiento normativo y experiencia práctica en cada una de sus etapas. Desde los estudios preliminares hasta la puesta en servicio, cada decisión de diseño impacta en la confiabilidad, seguridad y eficiencia operativa de la instalación.

En un sistema eléctrico en constante expansión como el chileno, donde la incorporación de energías renovables y el crecimiento de la demanda exigen nuevas subestaciones y ampliaciones de las existentes, contar con una ingeniería sólida y bien ejecutada es determinante para el éxito del proyecto.

La elección de la tecnología constructiva, la configuración de barras, los criterios de coordinación de aislamiento y el cumplimiento de la normativa sísmica son apenas algunas de las decisiones críticas que requieren el respaldo de profesionales con experiencia comprobada en el sector.
