El auditoría técnica de subestaciones eléctricas es un proceso esencial para garantizar que la información de las instalaciones del sistema eléctrico nacional refleje fielmente su condición real. Cuando el Coordinador Eléctrico Nacional (CEN) necesitó verificar la coherencia documental de la Subestación Alto Norte, en la comuna de Antofagasta, Transmission Line asumió el desafío con un enfoque que combina ingeniería de terreno con tecnología de punta: la creación de un gemelo digital 3D mediante equipos Matterport Pro-3 y topografía LIDAR.

En este artículo presentamos los alcances, la metodología y los resultados de esta auditoría, que demuestra cómo las nuevas tecnologías elevan el estándar de las verificaciones técnicas en subestaciones de alta tensión.

Alcance de la auditoría técnica de la Subestación Alto Norte

La Subestación Alto Norte (ID 1813) es propiedad de Complejo Metalúrgico Alto Norte S.A. y operada por ENGIE Energía Chile S.A. El CEN encomendó a Transmission Line la auditoría de su información técnica, con un alcance específico:

• Evaluar la coherencia entre la información levantada en terreno y los antecedentes documentales proporcionados por el propietario y el CEN.
• Validar la existencia y ubicación de posiciones de reserva para futuras conexiones.
• Levantar la situación actual de la sala eléctrica N°1A.
• Verificar la existencia de la celda de reserva N°13 declarada por el propietario.

La visita técnica se realizó el 29 de octubre de 2025, con el apoyo del personal de la instalación, quienes facilitaron el acceso a las áreas de interés.

Gemelo digital con Matterport Pro-3 y LIDAR en subestaciones

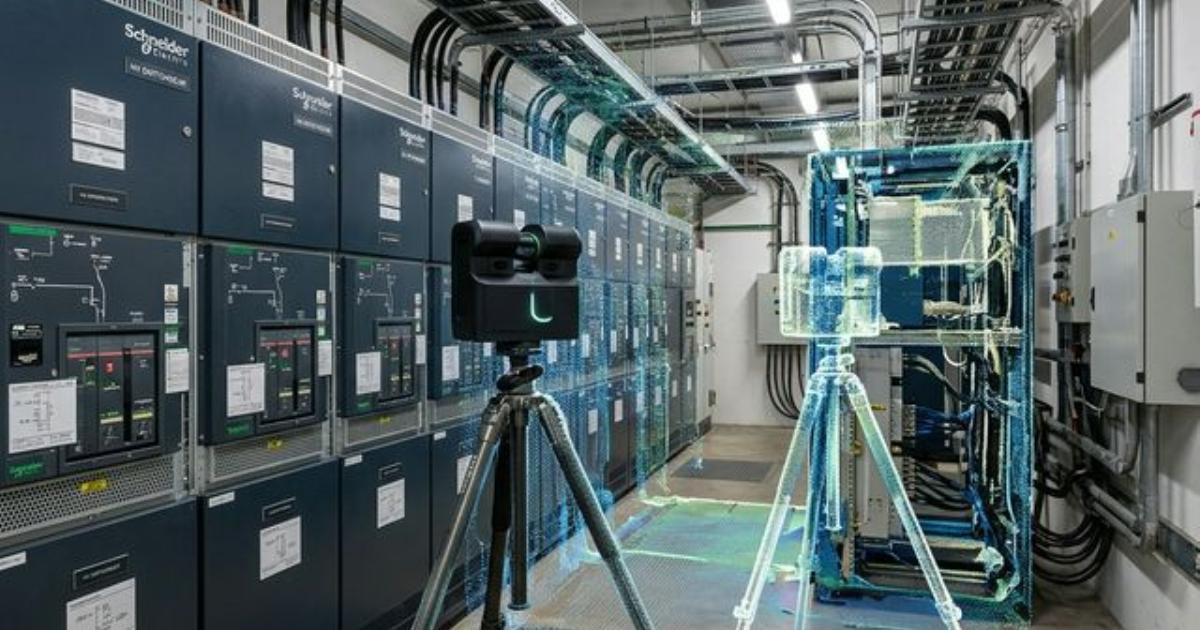

El elemento diferenciador de esta auditoría técnica de subestaciones fue el uso de tecnología Matterport Pro-3, un equipo de escaneo 3D que permite crear modelos digitales precisos e inmersivos de cualquier espacio. Con este dispositivo, el equipo de Transmission Line realizó el levantamiento completo de la sala eléctrica N°1A, procesando datos LIDAR 3D y fotografías de alta resolución para generar un modelo tridimensional navegable.

Este gemelo digital permite a los profesionales del CEN y del propietario recorrer virtualmente la instalación, verificar la disposición de equipos, contrastar dimensiones y tomar decisiones técnicas sin necesidad de desplazarse a la subestación. Una herramienta poderosa para la gestión de activos eléctricos.

Complementariamente, se utilizó topografía LIDAR para ubicar la sala eléctrica con coordenadas UTM precisas (Zona 19K, 365531.91 m E, 7364400.49 m S), asegurando la trazabilidad geoespacial del levantamiento.

Resultados de la auditoría técnica de la subestación

El análisis de la información permitió establecer que existe consistencia entre la documentación proporcionada por el propietario y la realidad observada en terreno. Los principales hallazgos incluyen:

• La disposición física de la sala eléctrica N°1A concuerda con la filosofía de diseño reflejada en los planos As-Built.
• Se confirmó la existencia de la celda de reserva N°13, una celda interruptor marca Schneider en condiciones físicas adecuadas, sin daño estructural ni corrosión visible.
• Se identificaron diferencias en cotas y distancias respecto a la última versión de los planos, lo que evidencia la necesidad de actualización documental.
• La celda N°13 está reservada para proyectos propios del propietario y no se encuentra disponible para conexiones de terceros.

Valor del gemelo digital en la auditoría técnica de subestaciones eléctricas

Esta auditoría demuestra cómo la combinación de ingeniería especializada y tecnología de escaneo 3D eleva el estándar de las verificaciones técnicas en el sistema eléctrico nacional. Los gemelos digitales no son solo una tendencia: son una herramienta concreta que aporta trazabilidad, precisión y accesibilidad a la información crítica de las instalaciones eléctricas.

Transmission Line continúa aportando al sector con soluciones que combinan conocimiento técnico y nuevas tecnologías, respaldando la toma de decisiones del Coordinador Eléctrico Nacional con datos verificables y modelos interactivos.
