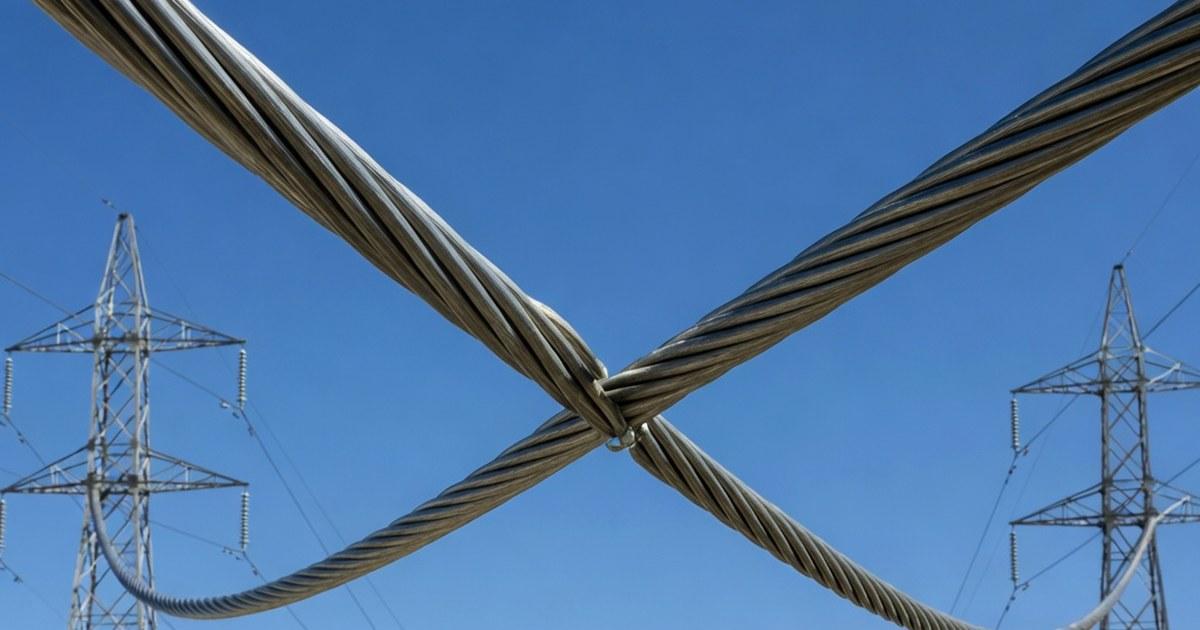

La selección de conductores ACSR, AAAC y AAC para líneas de transmisión es una decisión técnica que impacta directamente en las pérdidas eléctricas de la línea, su comportamiento mecánico, su resistencia a la corrosión y su costo a lo largo del ciclo de vida. En Chile, los tres tipos de conductor tienen aplicaciones específicas según el nivel de tensión, el entorno ambiental del trazado y las exigencias mecánicas del proyecto.
Este artículo compara las características técnicas de ACSR, AAAC y AAC, describe sus ventajas y limitaciones, y proporciona criterios prácticos para la selección en proyectos de transmisión chilenos.
El ACSR (Aluminium Conductor Steel Reinforced) es el conductor más extendido en líneas de transmisión en Chile y en Latinoamérica. Está compuesto por una o más capas de hilos de aluminio de temple duro (1350-H19) rodeando un núcleo de uno o más hilos de acero galvanizado.

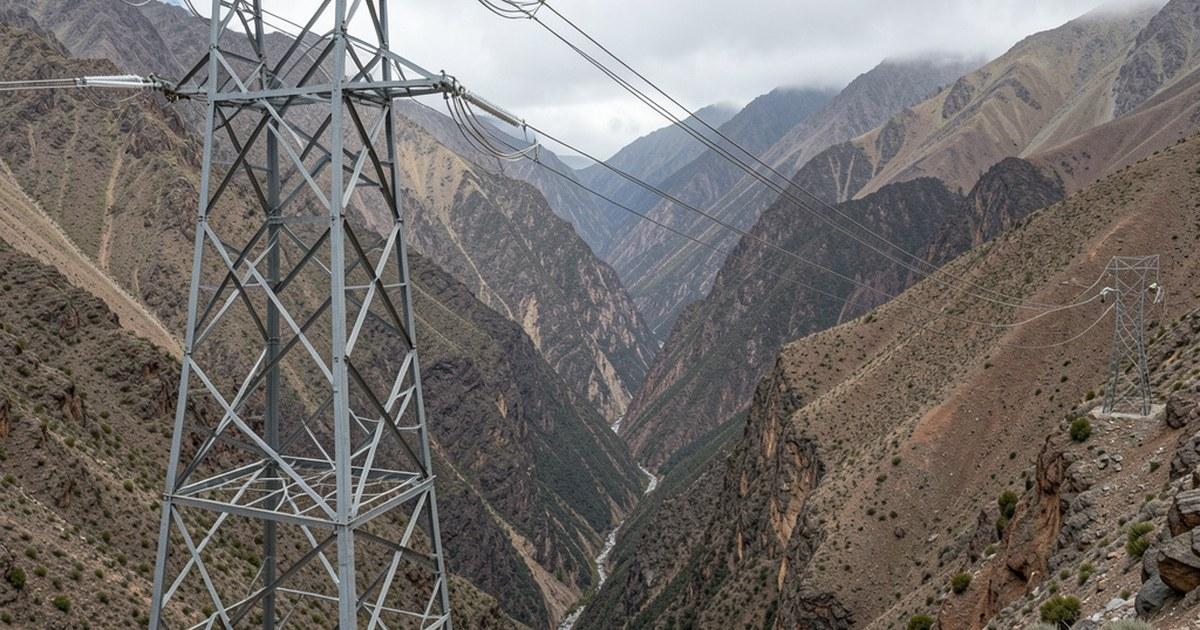

Líneas de transmisión troncal 110-220 kV en zonas interiores, proyectos mineros en el norte con grandes vanos y requerimientos mecánicos elevados, líneas en zonas de alto viento o nieve cordillerana.
El AAAC (All Aluminium Alloy Conductor) está compuesto íntegramente por hilos de aleación de aluminio de alta resistencia (6201-T81 u otras aleaciones similares). No contiene acero, lo que elimina el problema de la corrosión galvánica entre metales distintos.
Líneas de transmisión en la zona costera (desde Iquique hasta Chiloé), donde la niebla camanchaca y el ambiente salino comprometen el galvanizado del ACSR. También en zonas industriales con emisión de SO₂ (fundiciones, termoeléctricas) y en proyectos donde se prioriza bajo peso en las estructuras.
El AAC (All Aluminium Conductor) está compuesto íntegramente por hilos de aluminio de temple duro (1350-H19) sin aleaciones ni refuerzo de acero. Es el conductor de mayor conductividad eléctrica por unidad de masa entre los tres tipos.
Líneas de distribución en media tensión (23 kV) en zonas urbanas con vanos cortos, donde la resistencia mecánica no es crítica y se prioriza minimizar las pérdidas. Menos utilizado en transmisión de alta tensión por sus limitaciones mecánicas.
La selección del tipo de conductor para un proyecto de transmisión depende de la evaluación combinada de los siguientes factores:
Para entender cómo el tipo de conductor afecta el cálculo de sag y tensión mecánica, consulte nuestro artículo sobre cálculo mecánico de conductores. Los criterios de selección se encuadran en el marco del diseño integral de líneas de transmisión de alta tensión.
Para ampliar la capacidad de líneas existentes sin reemplazar las estructuras, se utilizan conductores de alta temperatura (HTLS, High Temperature Low Sag). Estos conductores pueden operar a temperaturas de 150 a 200 °C con un sag similar o incluso menor que el ACSR estándar a 75 °C. Entre los más utilizados en Chile se encuentran el ACSR/HS (High Strength) y el ACCC (Aluminium Conductor Composite Core), que reemplaza el núcleo de acero por fibra de carbono y vidrio.
La selección de conductores ACSR, AAAC y AAC no tiene una respuesta única: cada proyecto requiere evaluar las condiciones ambientales del trazado, los requerimientos mecánicos de los vanos y las pérdidas eléctricas admisibles. En Chile, el ACSR domina en transmisión troncal de zonas interiores, mientras que el AAAC es preferido en entornos costeros e industriales por su superior resistencia a la corrosión.
