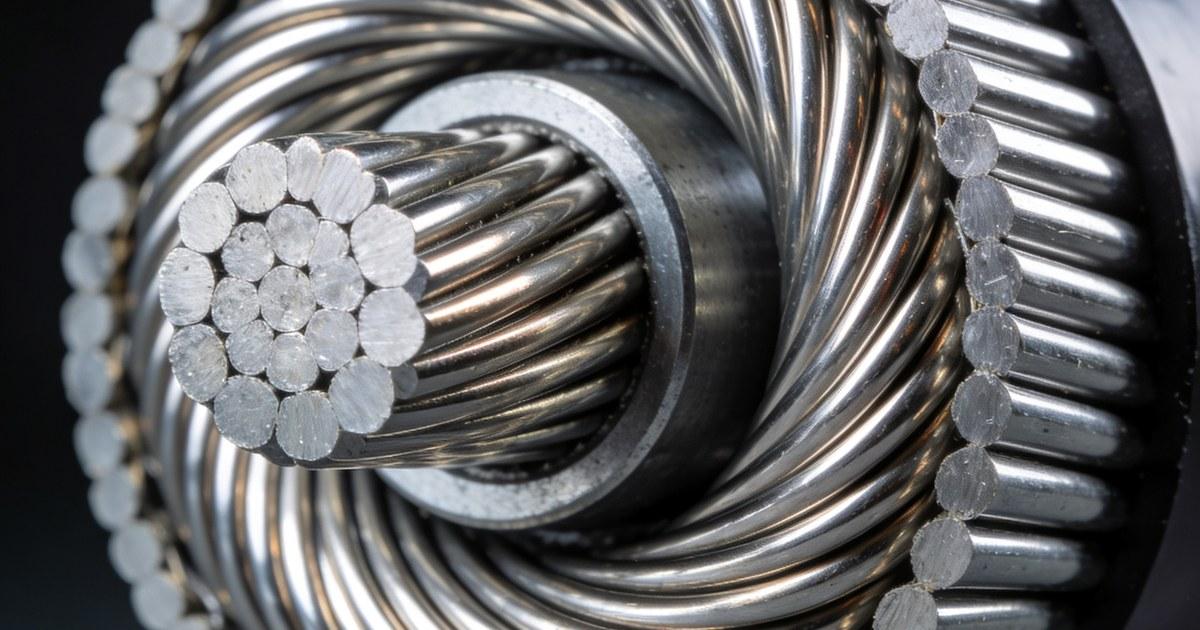

El cálculo mecánico de conductores determina el comportamiento del conductor aéreo bajo las distintas condiciones de temperatura y carga a las que estará expuesto durante su vida útil. El sag (flecha), la tensión mecánica y las flechas resultantes en cada vano deben verificarse para garantizar que la línea cumpla las distancias mínimas al suelo establecidas en el RPTD y que el conductor no supere su tensión de rotura. En Chile, este cálculo se realiza con PLS-CADD, que automatiza el proceso e integra el perfil topográfico real de la línea.
Este artículo describe los conceptos fundamentales del cálculo mecánico de conductores, las hipótesis de carga aplicadas y el proceso de verificación de sag y tensión en líneas de transmisión.
El sag (o flecha) es la distancia vertical entre la cuerda que une los puntos de suspensión del conductor en un vano y el punto más bajo del conductor. Cuando un conductor se suspende entre dos apoyos bajo la acción de su peso propio, adopta la forma de una catenaria, descrita por la ecuación:
y = a × (cosh(x/a) − 1)
Donde a es el parámetro de la catenaria, equivalente a T₀/w (tensión horizontal del conductor dividida por su peso por unidad de longitud). Para vanos inferiores a 400-500 m, la parábola es una aproximación suficientemente precisa:
sag = w × L² / (8 × T₀)
Donde L es la longitud del vano, w el peso por unidad de longitud del conductor y T₀ la tensión horizontal. Esta fórmula muestra que el sag crece con el cuadrado del vano y disminuye cuando aumenta la tensión.
El cálculo de sag se realiza bajo distintas hipótesis de carga que representan las condiciones más críticas:
El conductor alcanza su temperatura máxima bajo la corriente de cortocircuito o bajo la corriente de cortocircuito de diseño, según el criterio de la norma. En Chile, la temperatura máxima de diseño varía entre 75 °C y 100 °C según el tipo de conductor y las condiciones ambientales del trazado. Esta hipótesis genera el sag máximo, que determina la distancia mínima al suelo.
A baja temperatura, el conductor se contrae y la tensión mecánica aumenta. La hipótesis de temperatura mínima (generalmente −10 °C en Chile central, valores menores en zonas cordilleranas) determina la tensión mecánica máxima del conductor, que debe mantenerse por debajo del límite de rotura con el factor de seguridad exigido.
El viento actúa perpendicularmente al conductor, generando una carga transversal que aumenta la tensión resultante en el conductor y origina flechas oblicuas. Esta hipótesis es determinante para el diseño de la estructura y sus herrajes.
En líneas que atraviesan zonas con nevadas, el peso del hielo depositado sobre el conductor puede superar el peso propio del conductor, generando sags superiores a los de temperatura máxima. En estos casos, la hipótesis de hielo define el sag de diseño.
Los conductores de aluminio experimentan fluencia (creep): un alargamiento plástico irreversible que se produce con el tiempo bajo carga constante. Este fenómeno aumenta el sag a largo plazo. El PLS-CADD permite modelar la fluencia del conductor para predecir el sag inicial (EDS, Every Day Stress) y el sag final tras el período de fluencia, generalmente 10 años. El tendido de la línea se realiza con las tensiones correspondientes al estado inicial, previendo el incremento de sag por fluencia.
El RPTD establece las distancias mínimas entre el conductor y el terreno, vías de comunicación, edificaciones y otras líneas eléctricas. Estas distancias se verifican en cada vano del perfil bajo la hipótesis de sag máximo. Los puntos críticos son los vanos con pendiente pronunciada y las zonas de cruce.
La verificación se realiza proyectando el conductor en el perfil longitudinal y comprobando que en ningún punto se viola la distancia mínima exigida. Cuando la distancia mínima no se respeta, se requiere reducir el vano (agregando una estructura adicional), usar una estructura de mayor altura o revisar la posición de la estructura en el perfil.
Las tablas de tendido son un entregable fundamental del diseño mecánico. Indican las tensiones de tendido del conductor para cada sección de regulación (conjunto de vanos entre dos apoyos de ángulo o retención), en función de la temperatura ambiente durante la instalación. El equipo de construcción utiliza estas tablas para ajustar la tensión del conductor con dinamómetro y verificar el sag con el método de observación visual o con estación total.
Para profundizar en el uso de PLS-CADD en el cálculo y la generación de tablas de tendido, consulte nuestra guía integral del diseño de líneas de transmisión, donde se describe el flujo completo de trabajo con este software.
La tensión mecánica máxima del conductor se expresa como fracción de su resistencia a la rotura (RTS, Rated Tensile Strength). Los criterios más comunes son:
El cumplimiento de estos criterios garantiza la integridad del conductor durante toda la vida útil de la línea, sin necesidad de reemplazos prematuros por fatiga o rotura. Para conocer las diferencias entre tipos de conductor y cómo afectan estos criterios, consulte nuestro artículo sobre selección de conductores ACSR, AAAC y AAC.
El cálculo mecánico de conductores es el núcleo del diseño de tendido de líneas de transmisión. El dominio de las hipótesis de carga, la ecuación de catenaria y los criterios de tensión admisible permite al proyectista definir las características del tendido y verificar el cumplimiento de las distancias de seguridad en todo el trazado.
