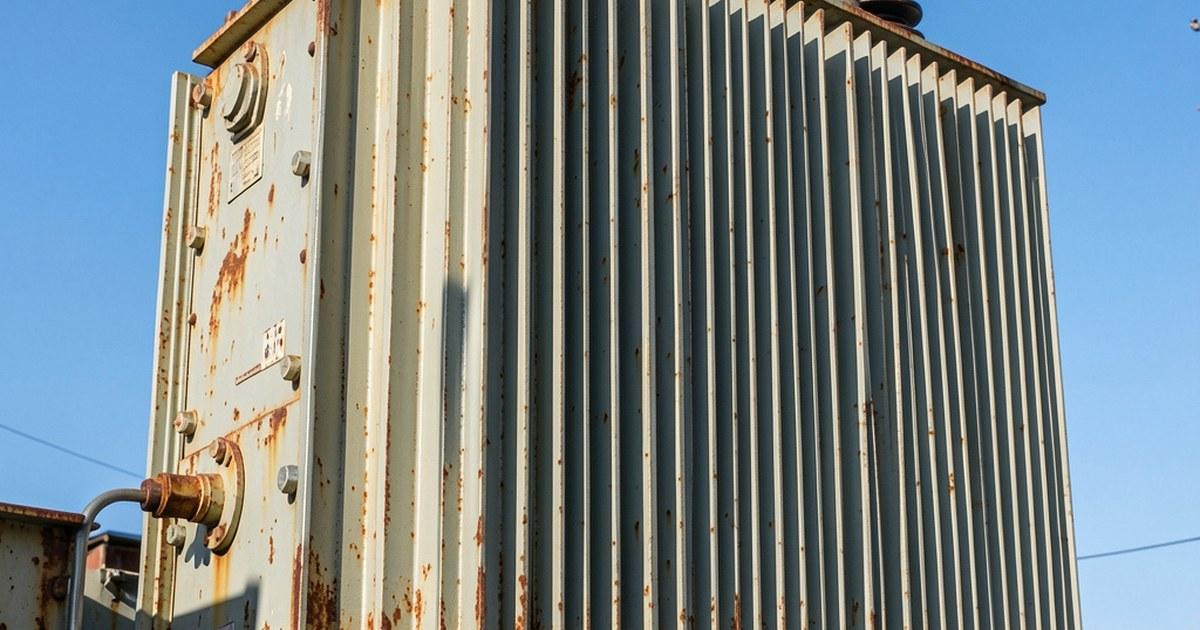

La selección de transformadores de poder para subestaciones es una de las decisiones técnicas de mayor impacto económico en un proyecto eléctrico. El transformador de poder es el equipo de mayor costo unitario en la subestación y uno de mayor tiempo de entrega —hasta 18 meses para unidades de alta tensión— por lo que su especificación técnica debe ser rigurosa desde las primeras etapas del proyecto.
La potencia nominal debe cubrir la demanda máxima previsible en el horizonte del proyecto (generalmente 20-25 años), con margen de reserva térmica. En subestaciones de transmisión en Chile, las potencias más comunes van de 40 MVA a 200 MVA para el nivel de 220 kV.
Las relaciones más frecuentes en el SEN chileno son 220/66 kV, 220/23 kV, 110/23 kV y 66/23 kV. Casi todos los transformadores incluyen un cambiador de tomas bajo carga (OLTC) que permite ajustar la tensión secundaria en ±10% en pasos del 1,25% o 1,67%.
El grupo de conexión más utilizado en subestaciones de transmisión chilenas es YNyn0d11 o YNd11. La elección afecta directamente la circulación de corrientes homopolares y debe coordinarse con el sistema de protecciones.
La reactancia de cortocircuito determina la corriente de cortocircuito máxima en el secundario. Valores típicos en transformadores de transmisión oscilan entre 10% y 14%.
En Chile, los transformadores de transmisión se especifican habitualmente con capacidad dual ONAN/ONAF.
Para 220 kV, el BIL típico es de 950 kV o 1.050 kV de cresta. Para 110 kV se aplica generalmente un BIL de 550 kV. La elección del BIL debe coordinarse con los pararrayos de la subestación. Este aspecto se desarrolla en nuestro artículo sobre coordinación de aislamiento en subestaciones.
Chile es una de las zonas sísmicas más activas del mundo. La NTSyCS y las normas del CEN exigen que los equipos principales superen ensayos de calificación sísmica o dispongan de estudios de análisis modal. Los transformadores importados deben incluir esta documentación en su ficha técnica.
Para entender cómo el transformador se integra en la subestación, consulte las etapas clave del proyecto de ingeniería de subestaciones.
La selección de transformadores de poder para subestaciones exige una especificación técnica detallada que contemple potencia, relación de transformación, nivel de aislamiento, refrigeración y requerimientos sísmicos. En Transmission Line apoyamos en la elaboración de especificaciones técnicas y evaluación de ofertas de fabricantes. Conoce nuestros servicios de ingeniería.
