La seguridad del sistema eléctrico nacional depende, en gran medida, de que cada línea de transmisión cumpla con las distancias eléctricas mínimas establecidas por la normativa vigente. Cuando el Coordinador Eléctrico Nacional requirió verificar las condiciones de la línea de transmisión 1×110 kV Alto Norte – Tap Off La Negra – Liqcau, Transmission Line desplegó tecnología LIDAR aéreo con drones y análisis avanzado con PLS-CADD para entregar un diagnóstico preciso sobre 60,7 km de infraestructura eléctrica.
En este artículo detallamos la metodología, los hallazgos y las recomendaciones técnicas de esta auditoría de línea de transmisión, un ejemplo de cómo la tecnología LIDAR y el software PLS-CADD se combinan para garantizar la operación segura de la red eléctrica chilena.
La línea auditada conecta la Subestación Alto Norte con la Subestación Liqcau, pasando por el Tap Off La Negra, operando a 110 kV con un circuito simple y conductores AAAC Cairo y AAAC Darien en disposición triangular-horizontal.
El objetivo principal fue determinar la condición de flechas y tensiones del conductor conforme a los Pliegos Técnicos Normativos (RPTD), evaluando distancias verticales bajo múltiples escenarios de temperatura (desde 20°C hasta 80°C) e identificando tramos donde la distancia mínima al suelo no se cumple.

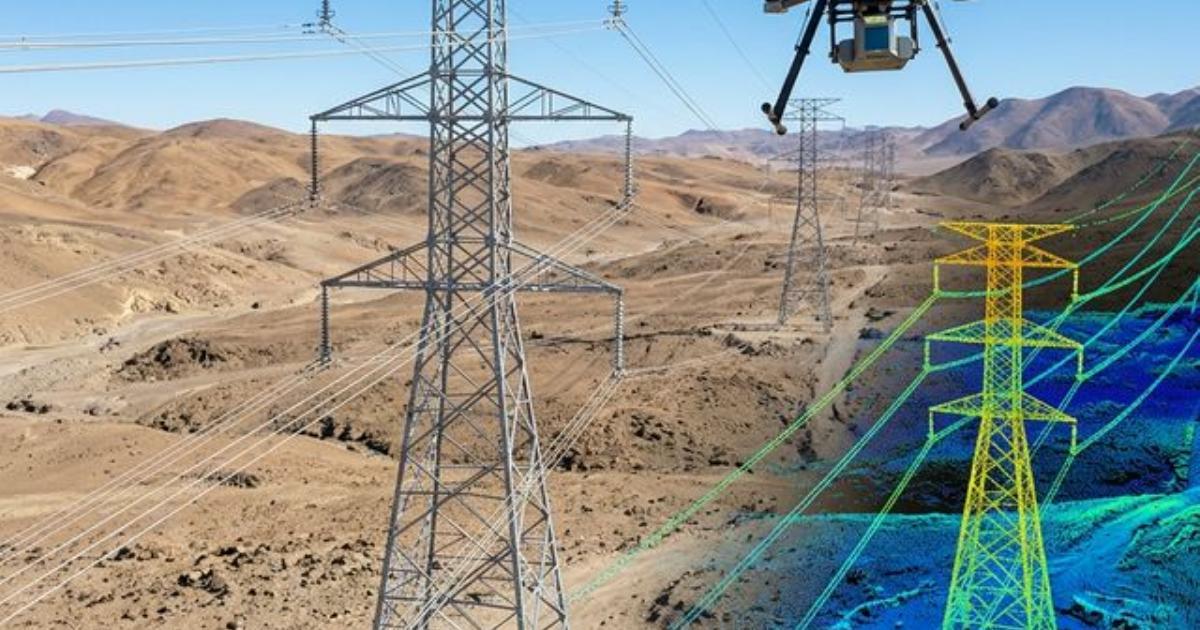

El levantamiento topográfico se realizó con tecnología LIDAR (Light Detection and Ranging) montada en drones, una metodología que utiliza pulsos láser para medir distancias y generar nubes de puntos de alta densidad. La precisión alcanzada fue de 5 a 10 cm en el eje vertical y de 10 a 20 cm en el horizontal, un nivel de detalle que permite modelar con exactitud la posición de cada conductor, estructura y perfil de terreno a lo largo de los 60,7 km del trazado.
Con los datos LIDAR procesados, se procedió a la restitución completa de la línea utilizando el software PLS-CADD, estándar de la industria para el diseño y análisis de líneas de transmisión. Este modelo permitió simular el comportamiento mecánico del conductor bajo distintas hipótesis de carga, temperatura y viento, evaluando las distancias eléctricas en cada vano del recorrido.
El análisis determinó que las distancias eléctricas mínimas exigidas por la normativa (6,66 m según RPTD N°7) no se cumplen en 8 vanos específicos: 94-93, 93-92, 92-91, 89-88, 88-87, 85-84, 84-83 y 81-80. Entre estos, el vano 88-87 constituye el caso más crítico, ya que solo cumple con la distancia mínima a una temperatura de 22°C.
Los incumplimientos detectados se relacionan con factores localizados: la pendiente del terreno, la acumulación de material bajo la línea y el incremento natural de la flecha del conductor con la temperatura. Esto confirma que se trata de un problema focalizado y no de un déficit generalizado de la infraestructura.
Adicionalmente, se calculó la capacidad térmica del conductor y se identificaron los cruces con otras líneas y cables de comunicación, completando un diagnóstico integral de la línea.
Para restablecer las distancias eléctricas reglamentarias y permitir la operación segura a la temperatura de diseño de 75°C, el informe propone intervenciones específicas que incluyen:
Este proyecto demuestra la capacidad de Transmission Line para ejecutar auditorías técnicas de líneas de transmisión de alta complejidad, combinando levantamiento LIDAR aéreo, modelación PLS-CADD y un análisis normativo riguroso. La precisión centimétrica del LIDAR, sumada al expertise técnico del equipo, permite entregar al Coordinador Eléctrico Nacional información confiable para la toma de decisiones sobre la infraestructura de transmisión del país.
En un sistema eléctrico que crece y se transforma, contar con datos precisos no es un lujo: es una necesidad. Transmission Line continúa liderando en la aplicación de nuevas tecnologías para la ingeniería de líneas de transmisión en Chile.
En Transmission Line, contamos con experiencia en auditorías técnicas de líneas de transmisión con tecnología LIDAR aéreo y PLS-CADD para el Coordinador Eléctrico Nacional. Si su proyecto requiere una auditoría de línea o restitución con LIDAR, lo invitamos a contactarnos para evaluar cómo podemos aportar valor a su próxima iniciativa.
