Estructuras metálicas
Marcos, pórticos, torres, soportes y elementos visibles necesarios para reconstruir geometría.
LiDAR en subestaciones energizadas
Captura geometría real sin intervenir el activo.
Ejecutamos levantamientos láser 3D planificados para patios en servicio, con registro, control de cobertura y trazabilidad para restitución As-Built e ingeniería de ampliaciones.
Escaneo 360°Registro en terrenoControl QAAs-Built
Captura remota y trazable del entorno visible
Valor para el proyecto
Más contexto que una medición aislada.

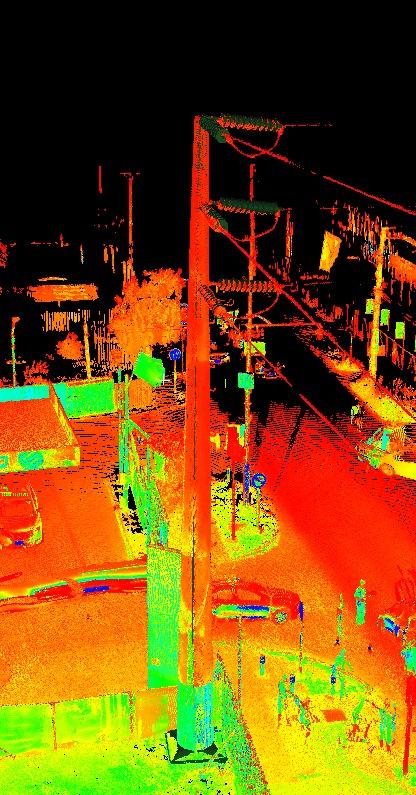

Una nube de puntos conserva relaciones espaciales entre estructuras, equipos, barras, fundaciones visibles, accesos y entorno inmediato. Esa base permite volver a medir, coordinar disciplinas y comprobar interferencias sin depender exclusivamente de una colección de fotografías.
El levantamiento se diseña según el uso posterior: restitución de estructuras, disposición de patio, acometidas, ampliaciones, coordinación de montaje o preparación de modelos.
Toda actividad en una instalación energizada queda subordinada a la autorización del mandante, procedimientos aprobados, evaluación de riesgos y condiciones operacionales del sitio.
Qué capturamos
El activo y el contexto necesario para interpretarlo.
La cobertura definitiva se establece en la propuesta y en el procedimiento de terreno.
Equipos y conexiones
Disposición relativa de equipos primarios, barras, conductores, aisladores y puntos de interfaz visibles.
Fundaciones visibles
Pedestales, cotas accesibles y relación con el terreno o pavimento del entorno inmediato.
Accesos y espacios
Zonas de circulación, separaciones, obstáculos y áreas relevantes para montaje o mantenimiento.
Referencias topográficas
Puntos, coordenadas y niveles necesarios para integrar la captura con la base del proyecto.
Registro visual
Imágenes de apoyo y evidencia contextual cuando las condiciones y autorizaciones lo permiten.
Metodología controlada
Capturar, comprobar y respaldar antes de abandonar el sitio.
01
Preparación y permisos
Alcance, antecedentes, accesos, procedimiento, coordinación operacional y evaluación preventiva.
02
Posiciones estratégicas
Estaciones definidas para visibilidad, cobertura, superposición y condiciones seguras de trabajo.
03
Escaneo de alta densidad
Captura 360°, parámetros coherentes y referencias requeridas por el sistema del proyecto.
04
Control de registro
Alineación, superposición, consistencia y detección de zonas sin cobertura o con interferencias.
05
Repetición cuando corresponde
Los sectores incompletos se revisan y vuelven a capturar antes del cierre de la campaña.
06
Respaldo y trazabilidad
Registro de referencias, copias de seguridad y entrega controlada para procesamiento de gabinete.
Resultados posibles
Una captura, múltiples decisiones posteriores.
Nube de puntos registrada y organizada
Informe de captura y control de registro
Referencias, coordenadas y niveles acordados
Restitución de marcos, torres o soportes
Planos As-Built y geometría 3D
Base para modelos PLS-CADD, CAD o estructurales
Análisis de interferencias y montaje
Integración con ingeniería de ampliación
Aplicaciones
Dónde aporta valor la restitución en terreno.
AmpliacionesCompatibilización de nuevos paños, barras, equipos y acometidas.
RediseñosBase geométrica para modificar soluciones existentes con menos incertidumbre.
VerificacionesPreparación de modelos y chequeos estructurales o electromecánicos.
As-Built digitalConservación de una referencia espacial reutilizable durante el ciclo de vida.
Condición indispensable
La seguridad se diseña antes de desplegar el equipo.
El método de captura se adapta al procedimiento aprobado, la instalación, sus niveles de tensión, restricciones operacionales, accesos y estándares del mandante. El levantamiento no autoriza por sí mismo el ingreso ni reemplaza la coordinación operacional.
Autorización y permisos vigentes
Segregación y comunicación permanente
Distancias definidas para el sitio
Preguntas frecuentes
Antes de programar la campaña.
¿El levantamiento requiere desenergizar?
No necesariamente. La factibilidad depende de la instalación, zonas requeridas, distancias, accesos, procedimiento aprobado y autorización del operador o mandante.
¿La nube de puntos queda lista para medir?
Se entrega según el alcance y formato acordados. El proceso debe incluir registro, control de calidad, referencias y documentación suficiente para interpretar el sistema de coordenadas.
¿Se pueden detectar todos los perfiles y uniones?
Solo los elementos con cobertura y visibilidad suficientes. Oclusiones, equipos, mallas, sombras de escaneo o restricciones de acceso deben registrarse como limitaciones.
¿El escaneo demuestra capacidad estructural?
No. Aporta geometría visible. La capacidad requiere identificar materiales, espesores, uniones, pérdidas de sección, fundaciones, cargas y criterios de cálculo.
Planifica con evidencia
Convirtamos el levantamiento en información útil para tu ingeniería.
Comparte el tipo de instalación, estructuras requeridas, antecedentes disponibles, condición operacional y uso esperado de los datos. Definiremos cobertura, control y entregables.
Preparar alcance de levantamiento
