- Calculadora TRLI

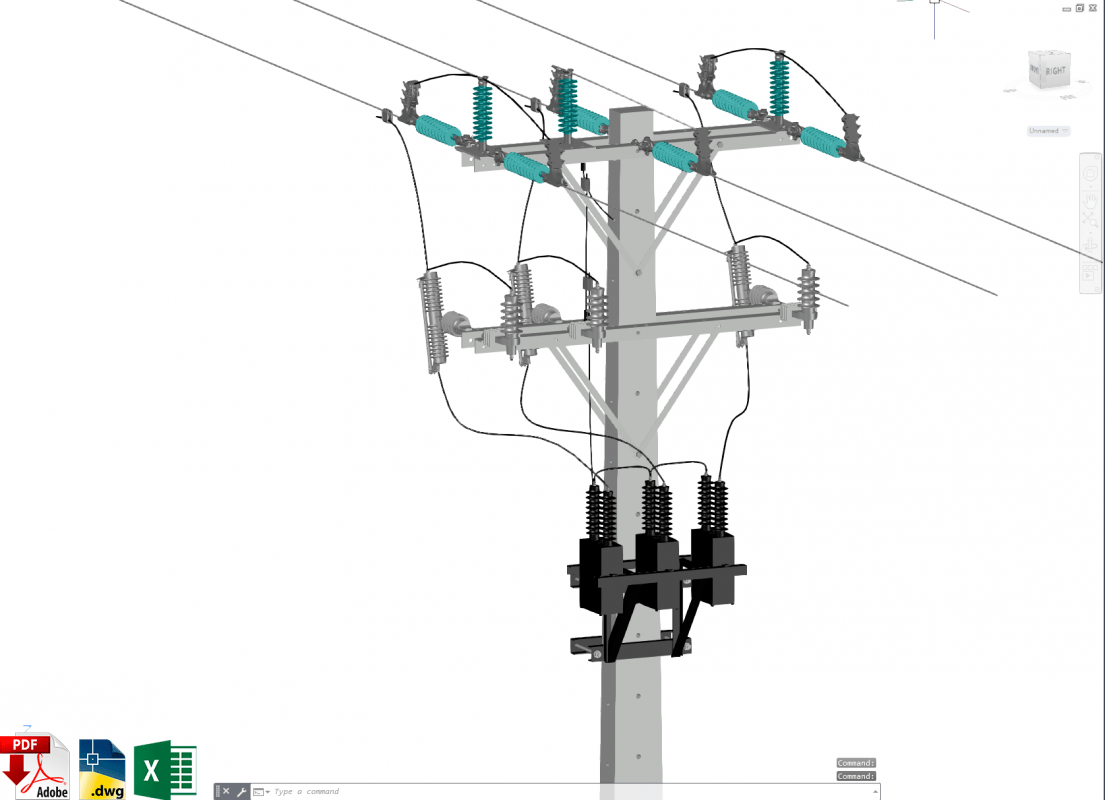

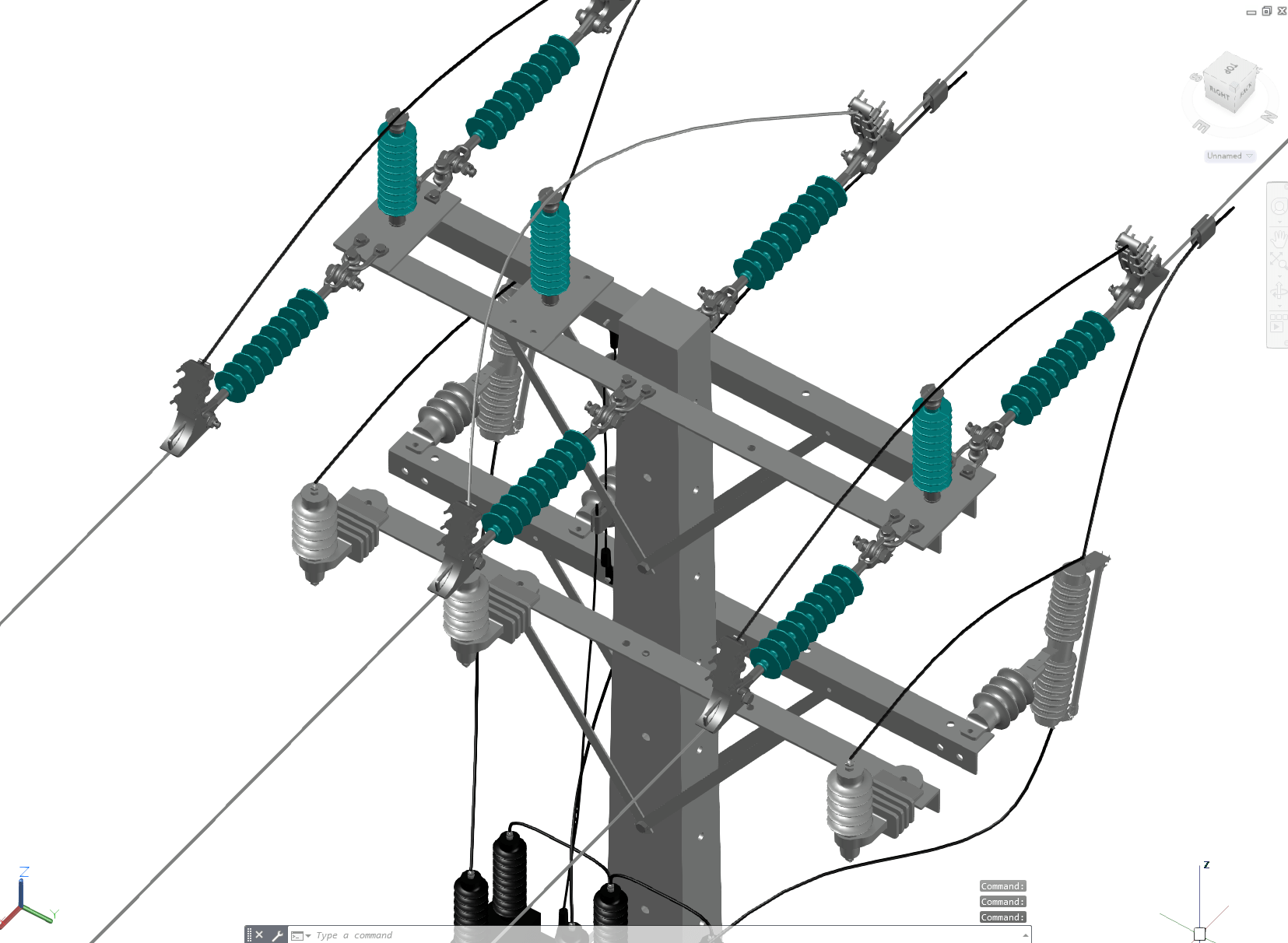

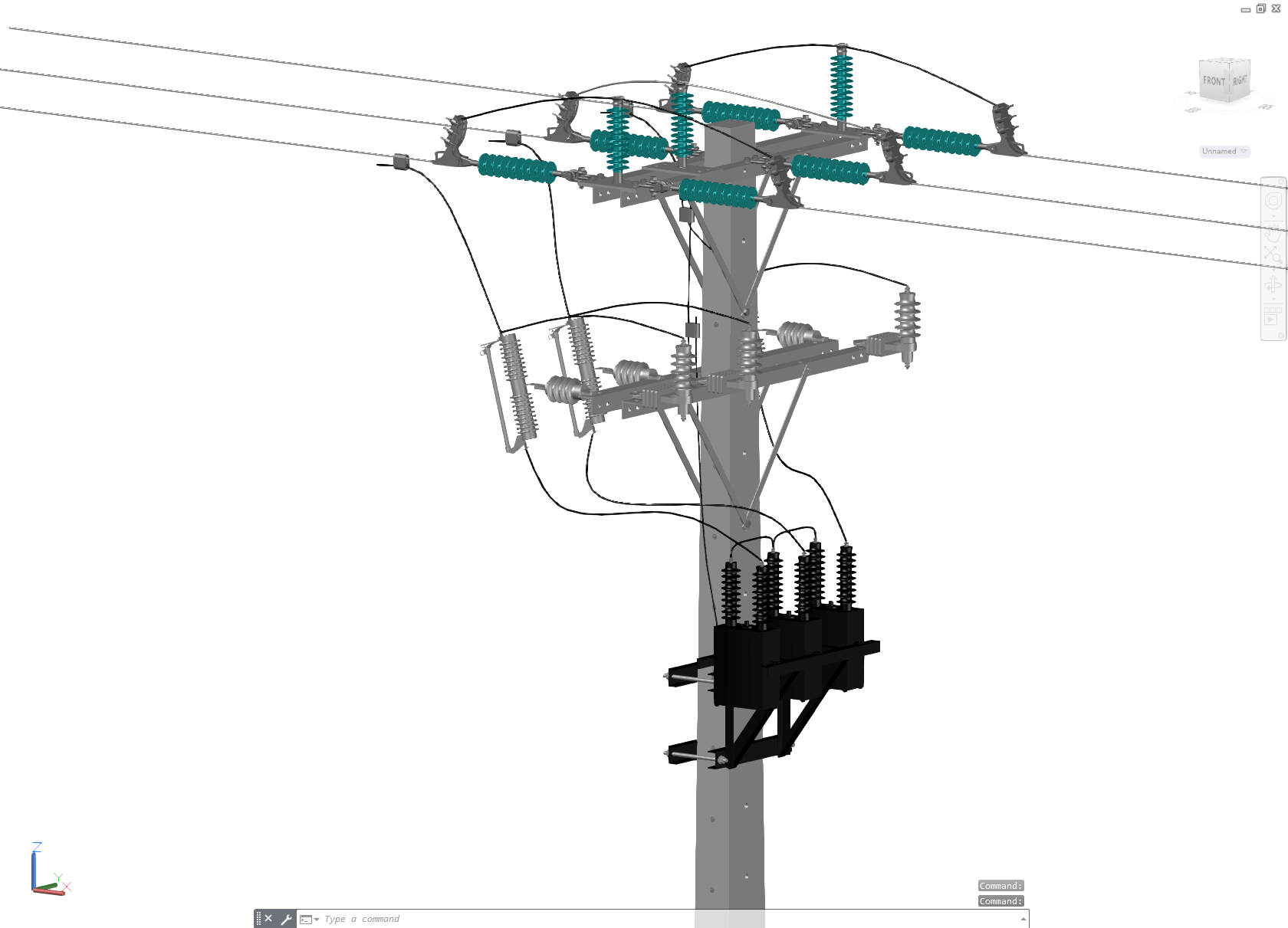

La representación realista 3D de los elementos de una estructura, y combinados con el análisis de un especialista de diseños de línea de transmisión, logra resolver la incertidumbre de distancias eléctricas y de manutención.

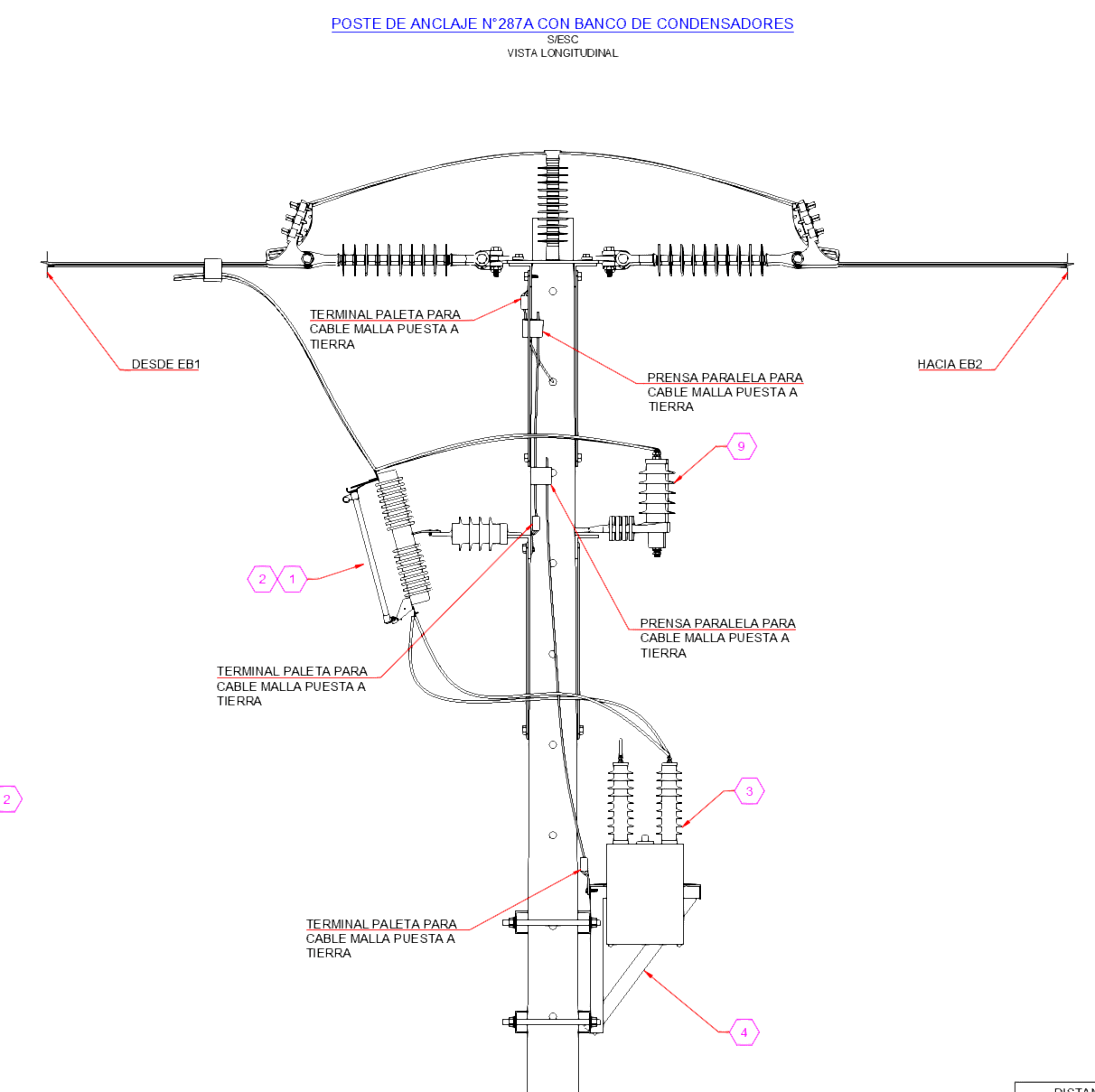

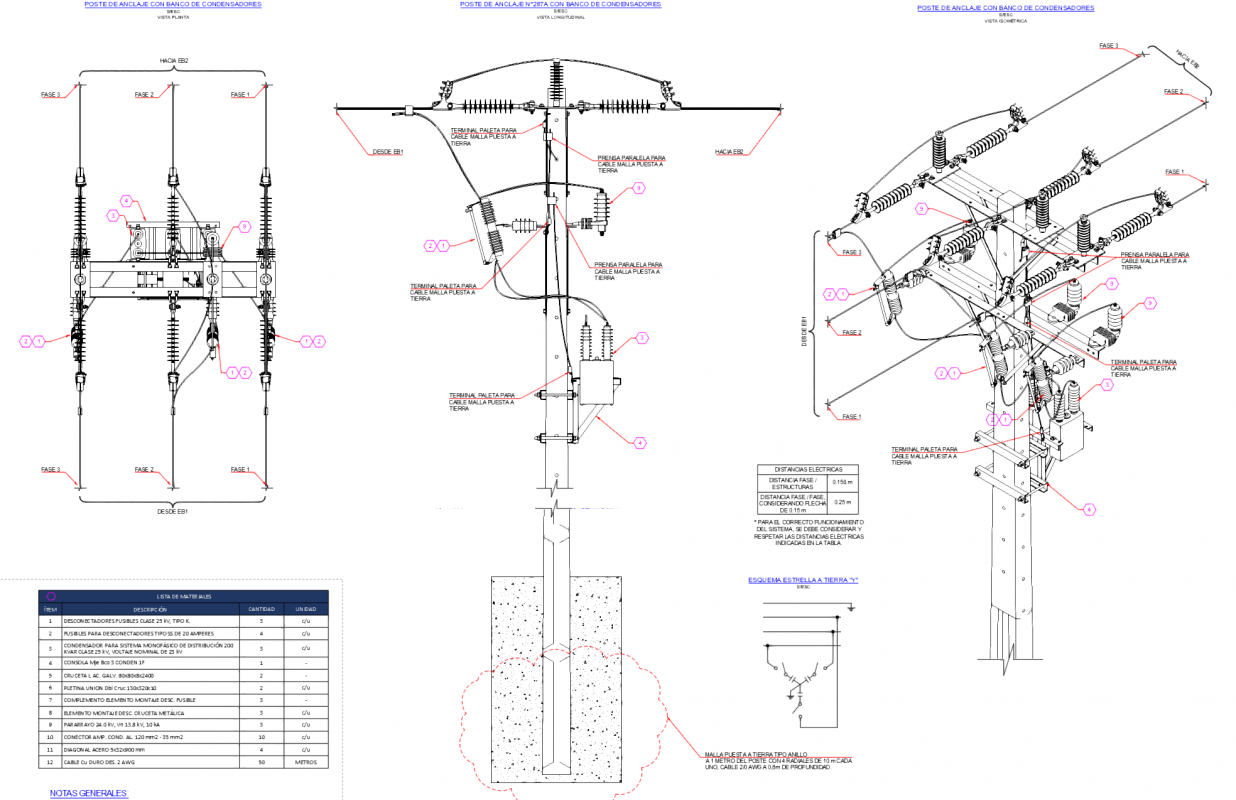

Este plano 3D diseñado a escala y utilizando catálogos de fabricantes con trayectoria, logra determinar aquellas distancias que aun permanecían en discusión con tú cliente o con el área de manutención.
Afortunadamente con este plano podrás reutilizar todo los elementos de ferretería y los equipos renderizados a máximo detalle 3D para tus proyectos futuros o verificaciones de instalaciones existentes.
Al descargar este archivo obtendrás los siguientes información:
| ÍTEM | DESCRIPCIÓN | CANTIDAD | UNIDAD |
| 1 | DESCONECTADORES FUSIBLES CLASE 25 kV, TIPO K. | 3 | c/u |
| 2 | FUSIBLES PARA DESCONECTADORES TIPO SS DE 20 AMPERES | 4 | c/u |
| 3 | CONDENSADOR PARA SISTEMA MONOFÁSICO DE DISTRIBUCIÓN 200 KVAR CLASE 25 kV, VOLTAJE NOMINAL DE 23 kV | 3 | c/u |
| 4 | CONSOLA Mje Bco 3 CONDEN 1F | 1 | – |
| 5 | CRUCETA L AC. GALV. 80x80x8x2400 | 2 | – |
| 6 | PLETINA UNION Dbl Cruc 130x320x10 | 2 | c/u |
| 7 | COMPLEMENTO ELEMENTO MONTAJE DESC. FUSIBLE | 3 | – |
| 8 | ELEMENTO MONTAJE DESC. CRUCETA METÁLICA | 3 | c/u |
| 9 | PARARRAYO 24.0 kV, Vn 13.8 kV, 10 kA | 3 | c/u |
| 10 | CONECTOR AMP. COND. AL. 120 mm2 – 35 mm² | 10 | c/u |
| 11 | DIAGONAL ACERO 5x32x900 mm | 4 | c/u |
| 12 | CABLE Cu DURO DES. 2 AWG | 50 | metros |
