DETERMINACIÓN DE FRANJA DE SEGURIDAD LÍNEA DE TRANSMISIÓN PARA LA SEC

ALCANCE

Esta memoria de cálculos determina la franja de seguridad de una línea de transmisión aplicando las exigencias de la normativa vigente.

Además este plano de franja de seguridad es utilizado para obtener las franja de servidumbre.

NORMATIVA QUE SE APLICAN

Principalmente se aplican los pliegos técnicos normativos de seguridad de instalaciones eléctricas. Descarga aquí.

• RPTD N°05 :           Aislación.
• RPTD N°07 :           Franja y distancias de seguridad.
• RPTD N°11 :           Líneas de alta y extra alta tensión.
• NTSyCS      :           Norma técnica de seguridad y calidad de Servicios – Anexo “Técnico Exigencias mínimas de diseño de instalaciones de transmisión”.

LOS ENTREGABLES QUE RECIBIRÁS SON LOS SIGUIENTES:

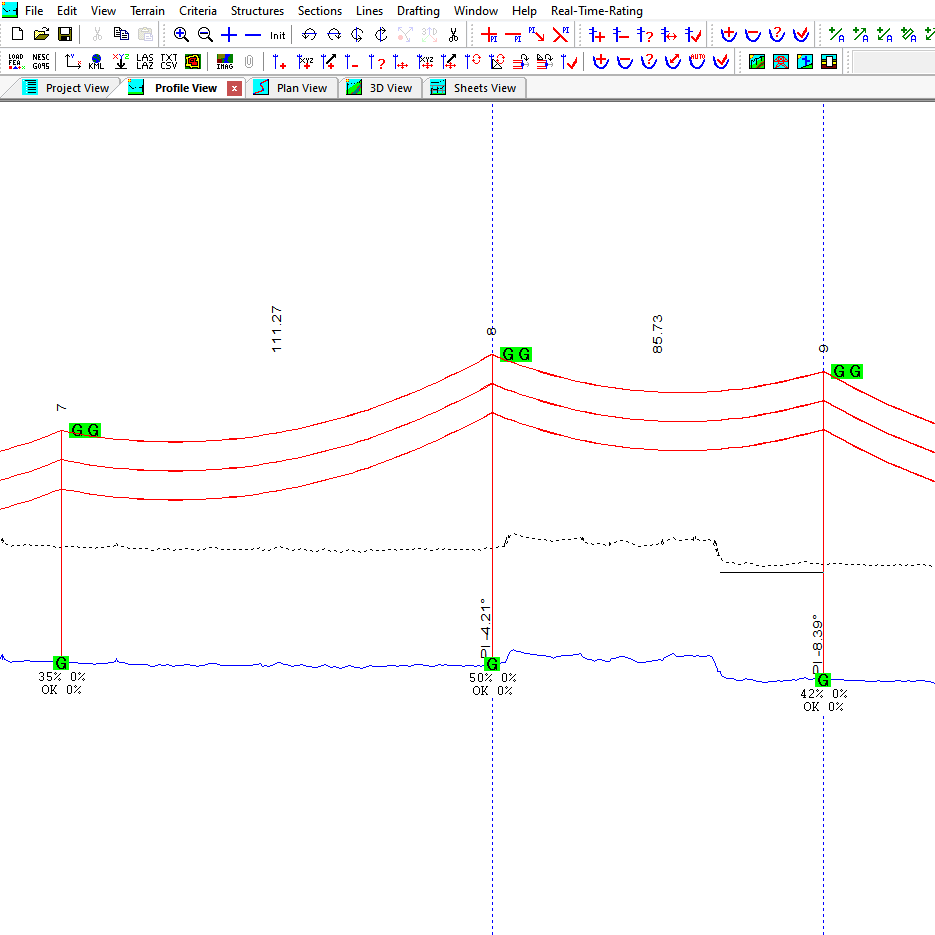

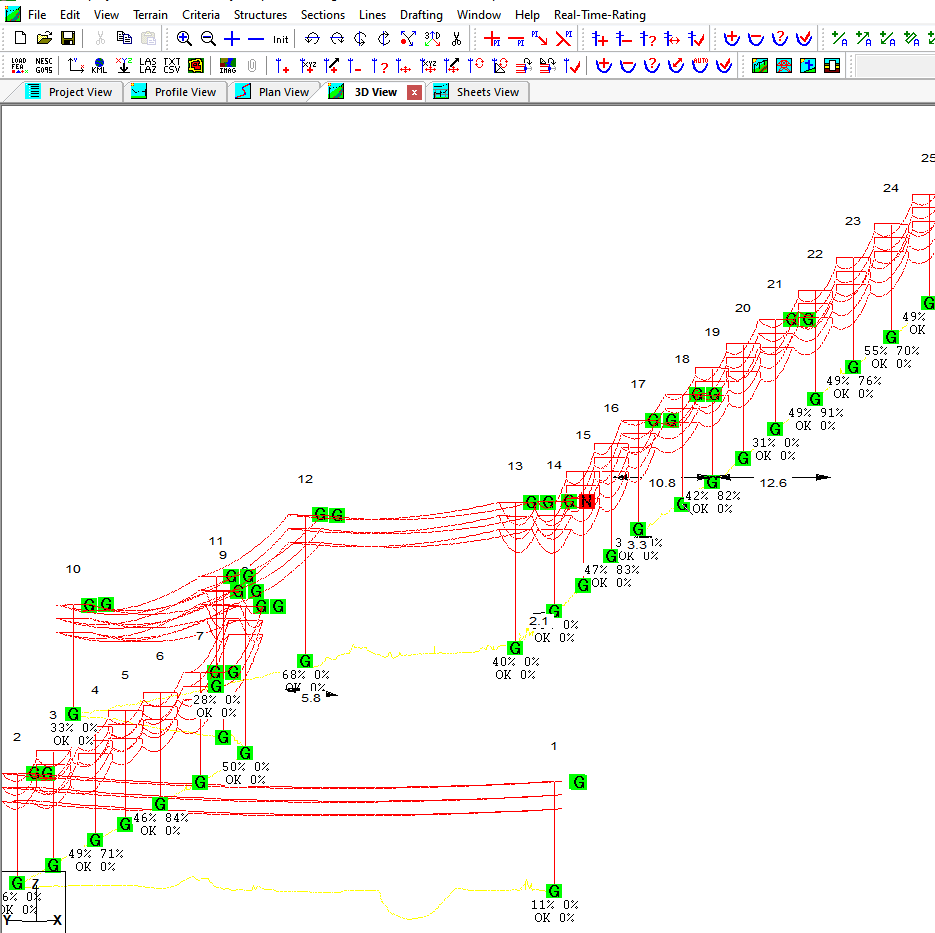

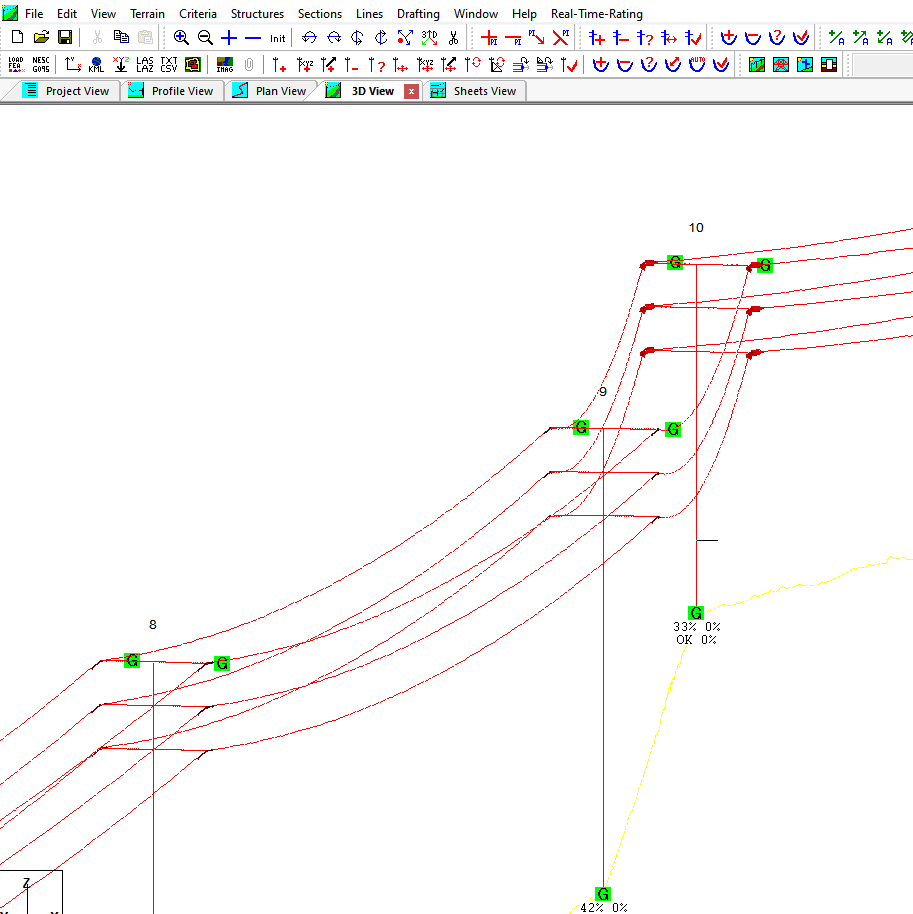

• 1 Modelo en PLS-CADD de la línea.

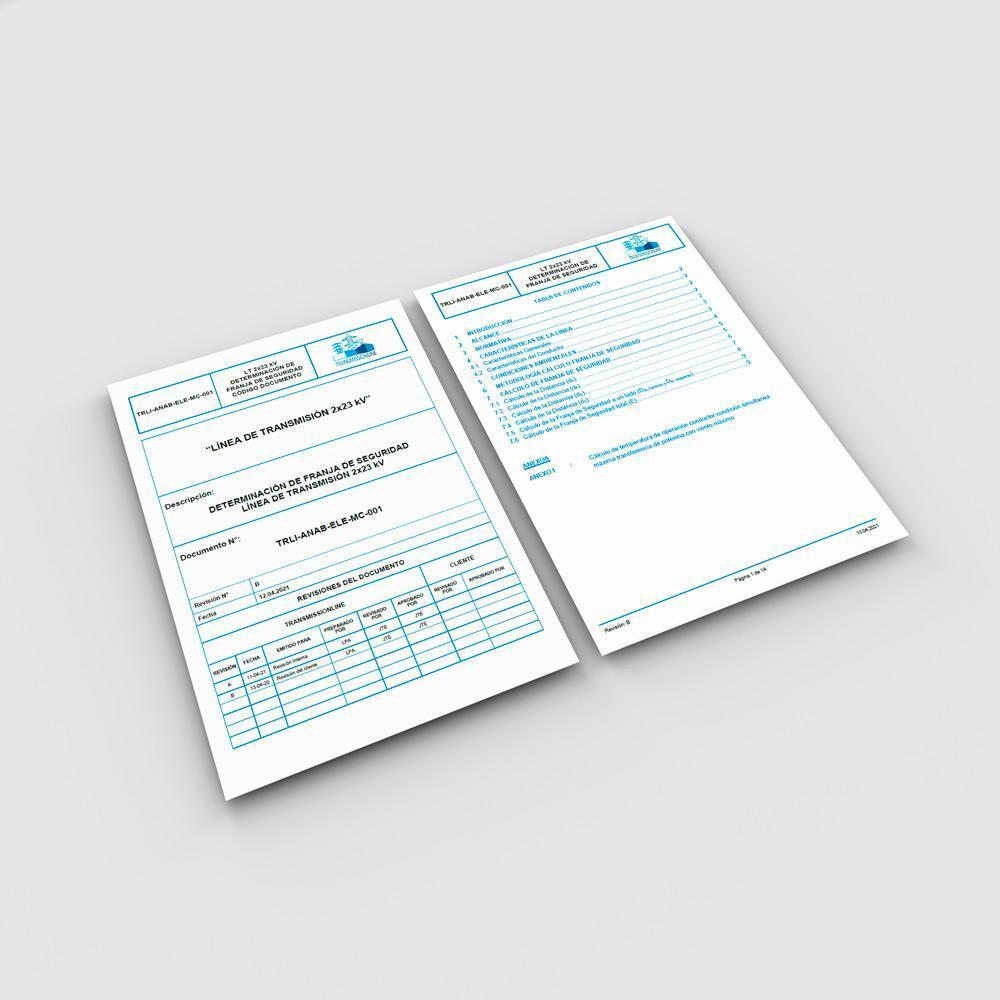

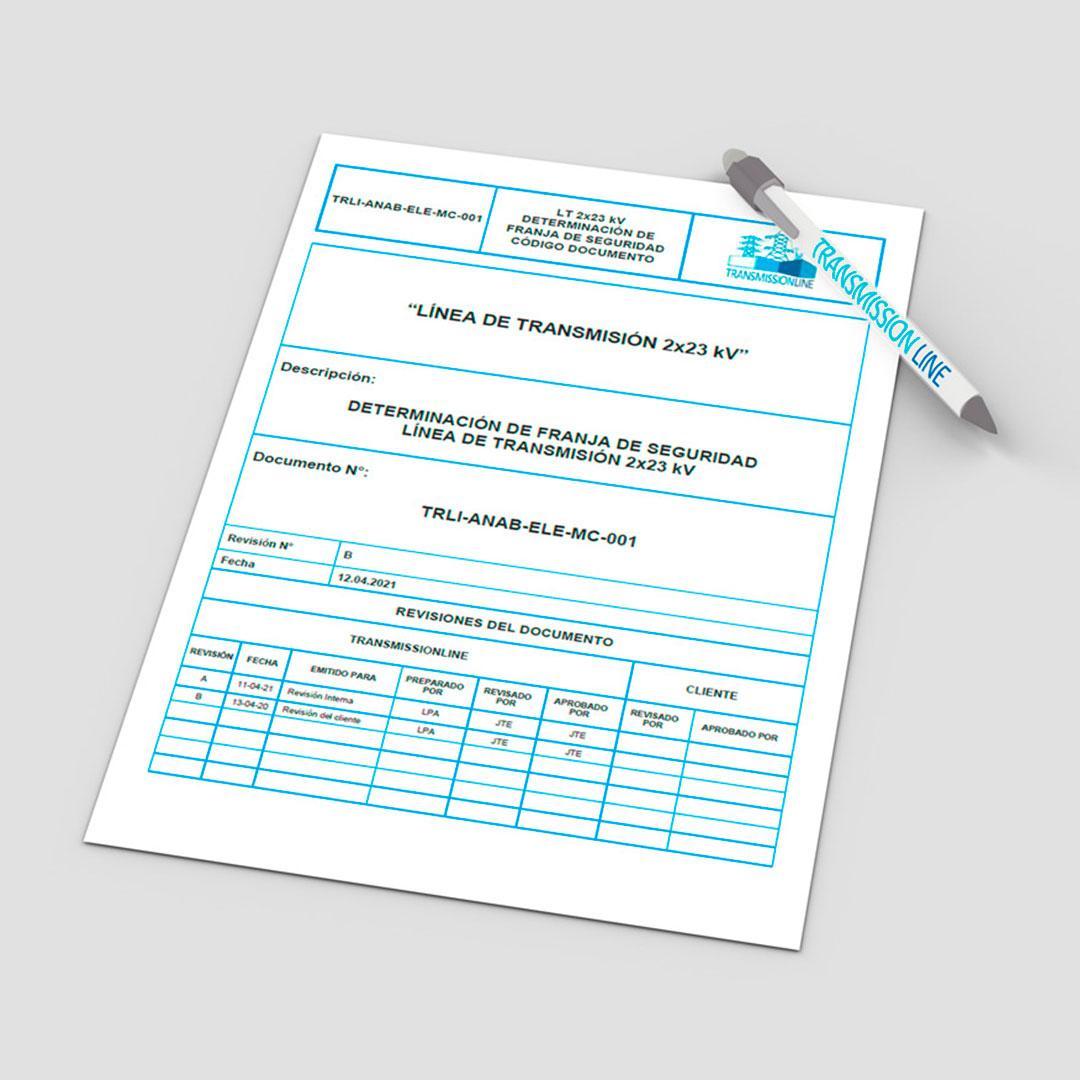

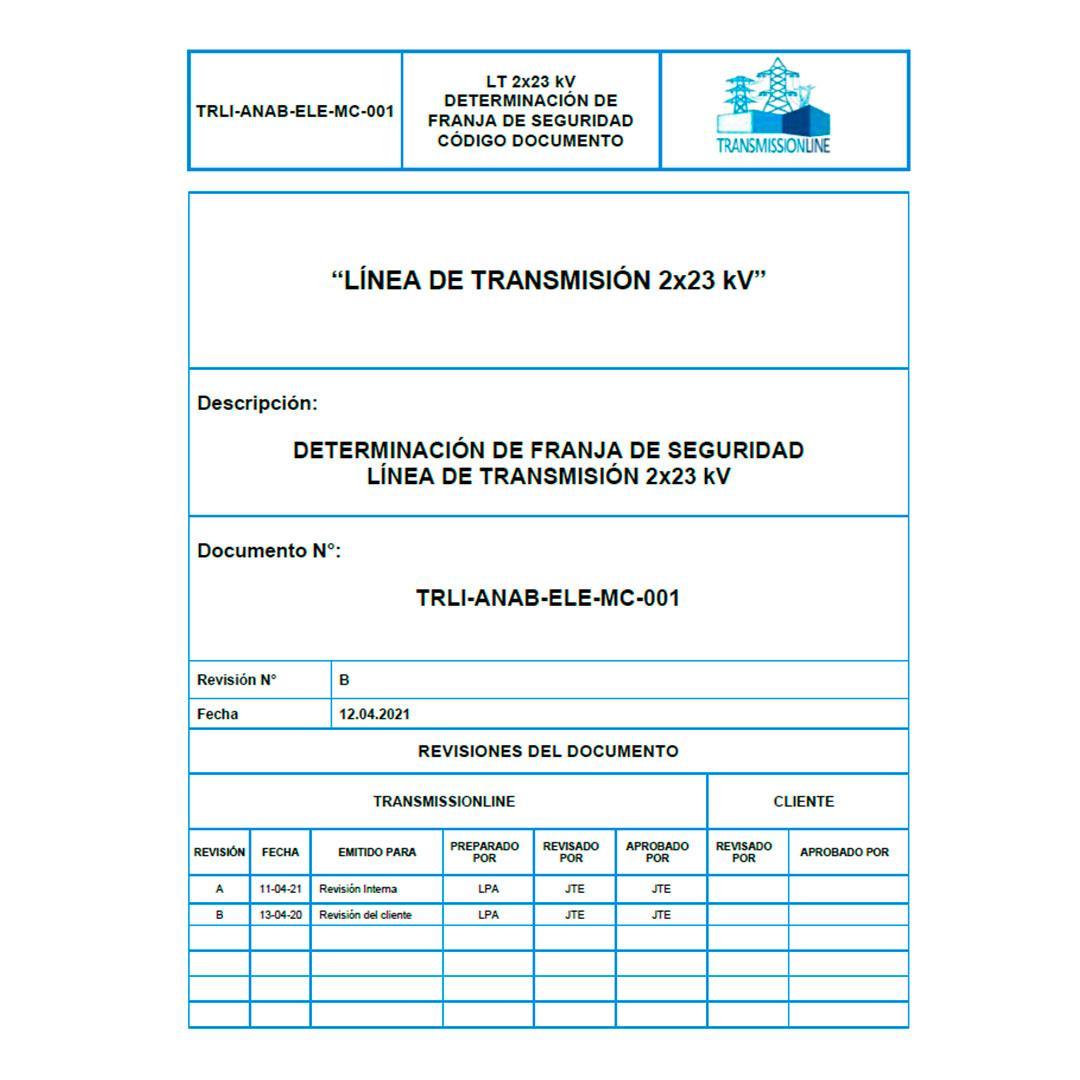

• 1 Memoria de cálculo franja de seguridad. Las distancias de franja de seguridad serán calculadas para cada vano (entre dos estructuras).

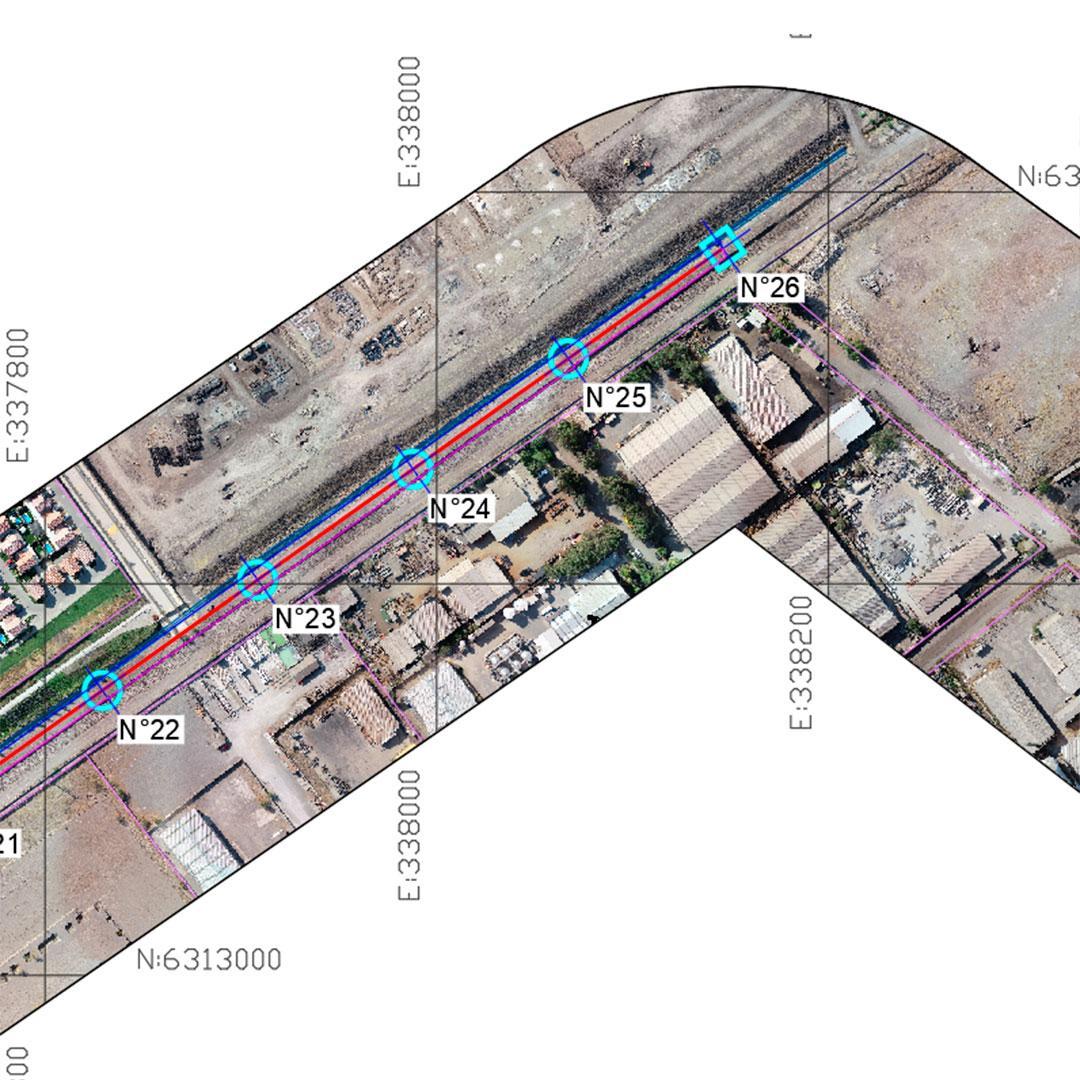

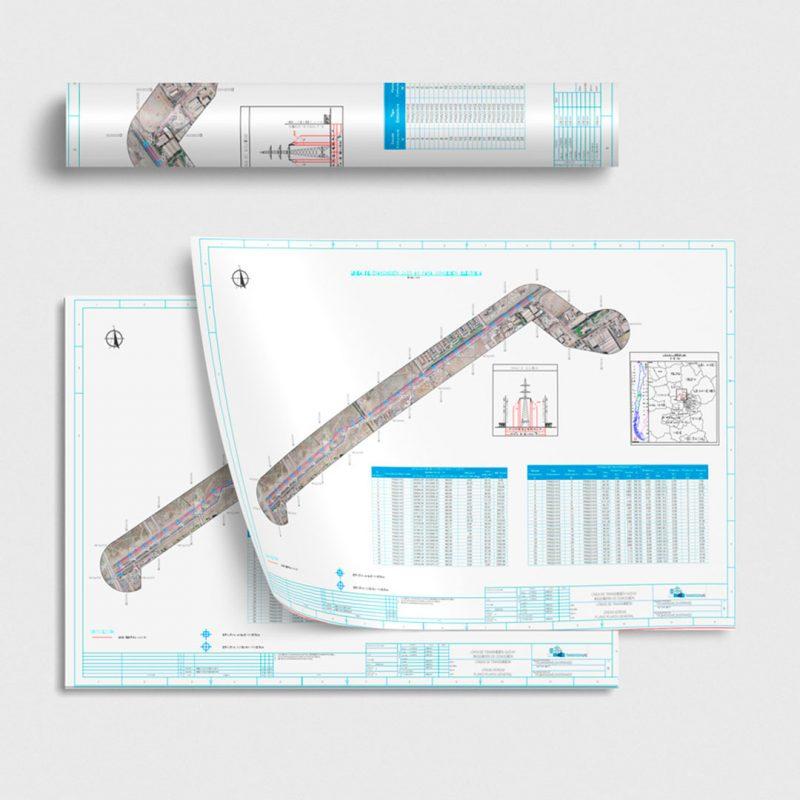

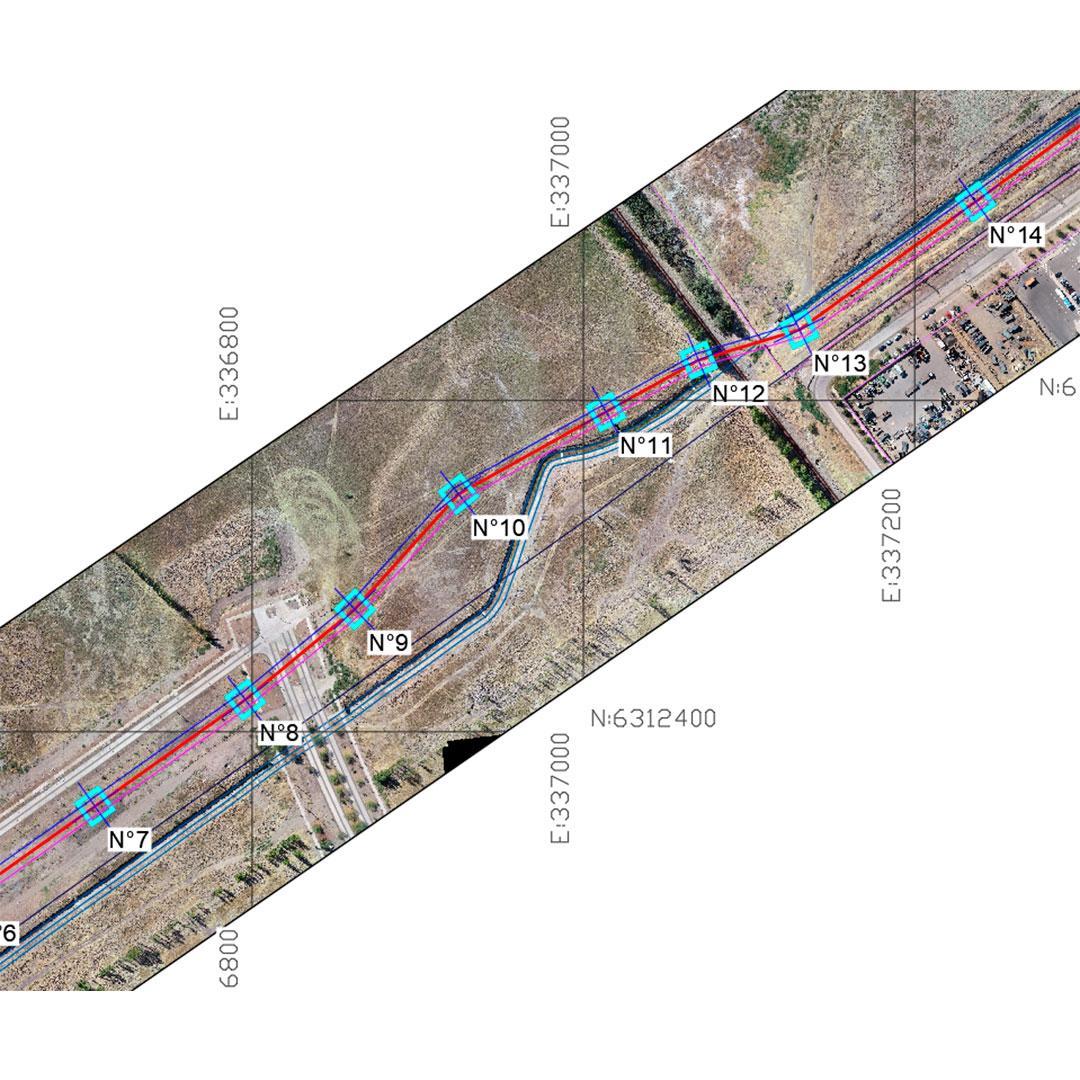

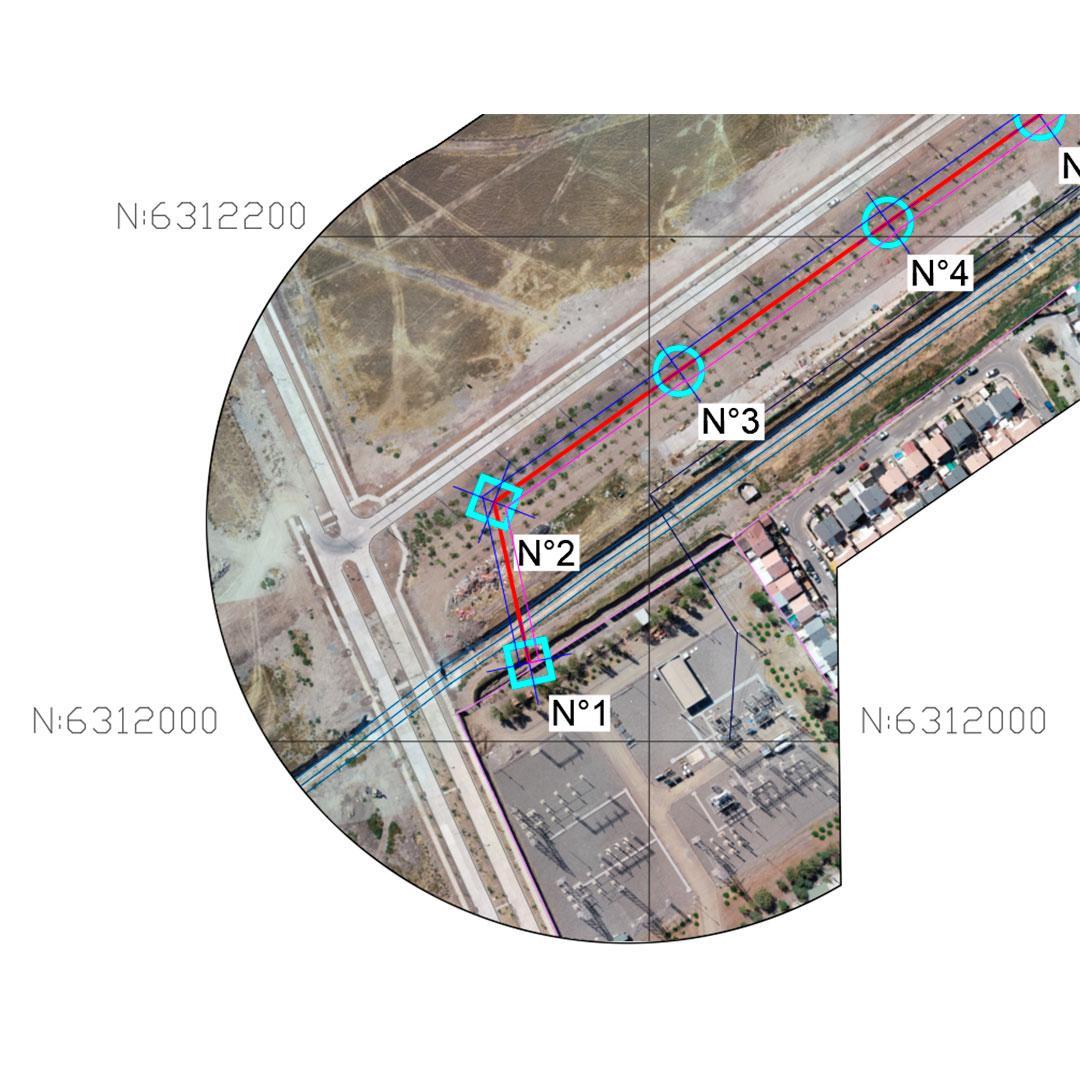

• 1 Plano en AutoCAD con la ubicación en Planta de las Línea con el siguiente contenido:
  • Ubicación de las estructuras georreferenciadas sobre la imagen de la topografía.
  • Listado con las coordenadas Norte, Este y Altura Sobre el nivel del mar.

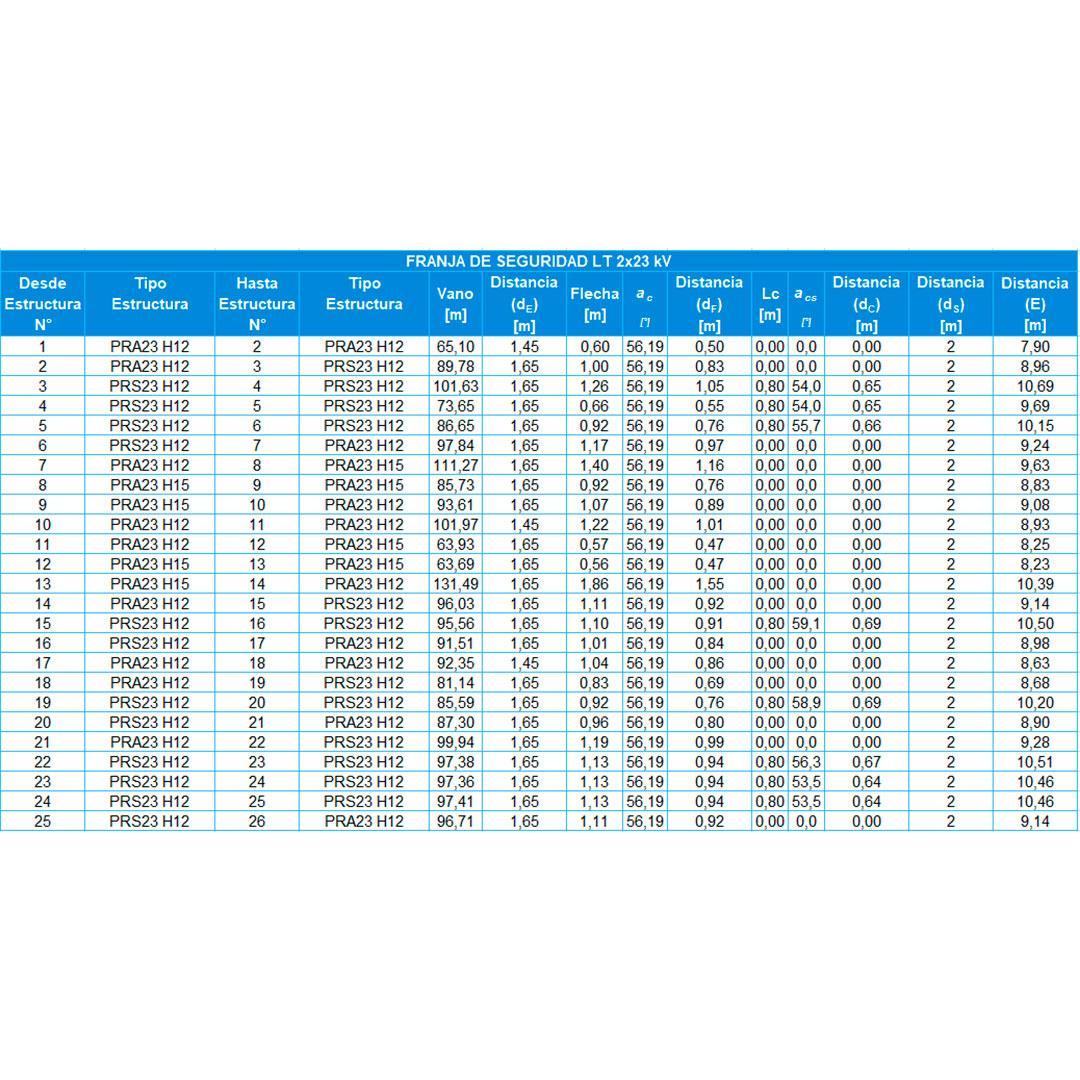

  • Listado con la determinación del Ancho de la Franja de Seguridad.

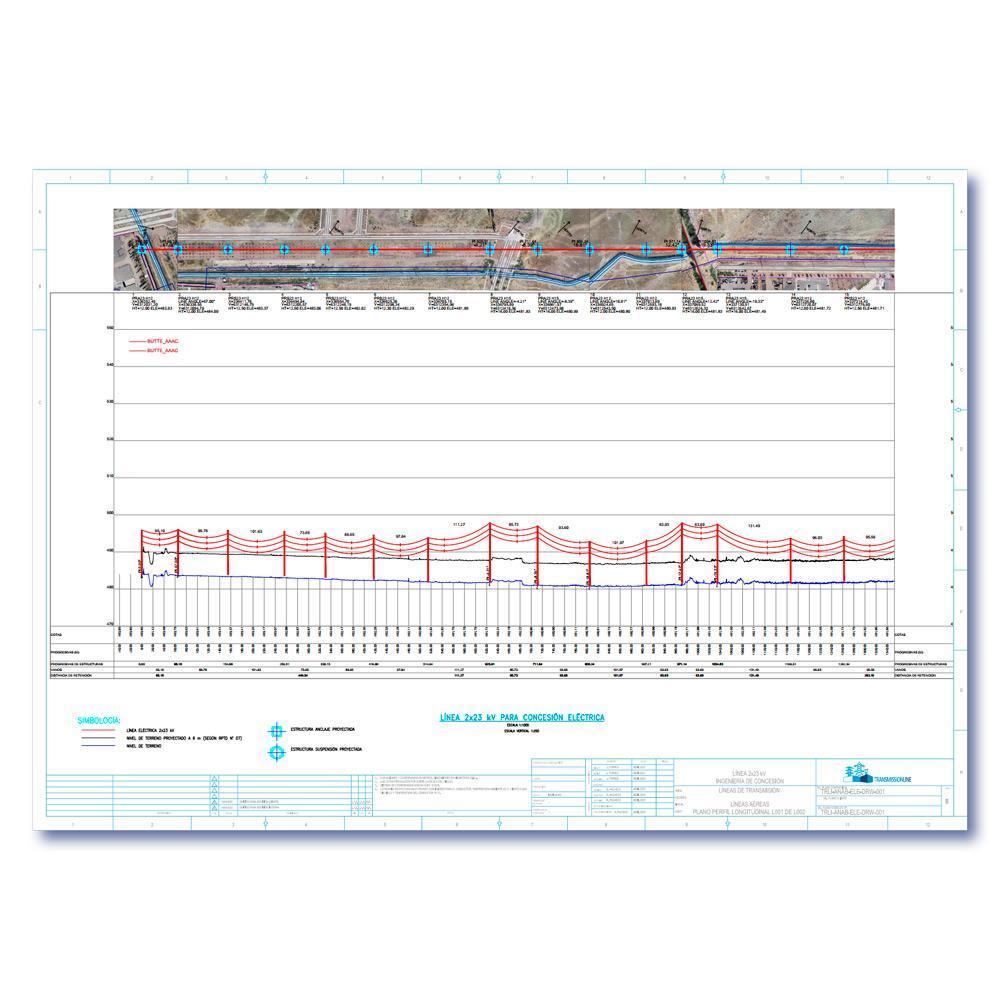

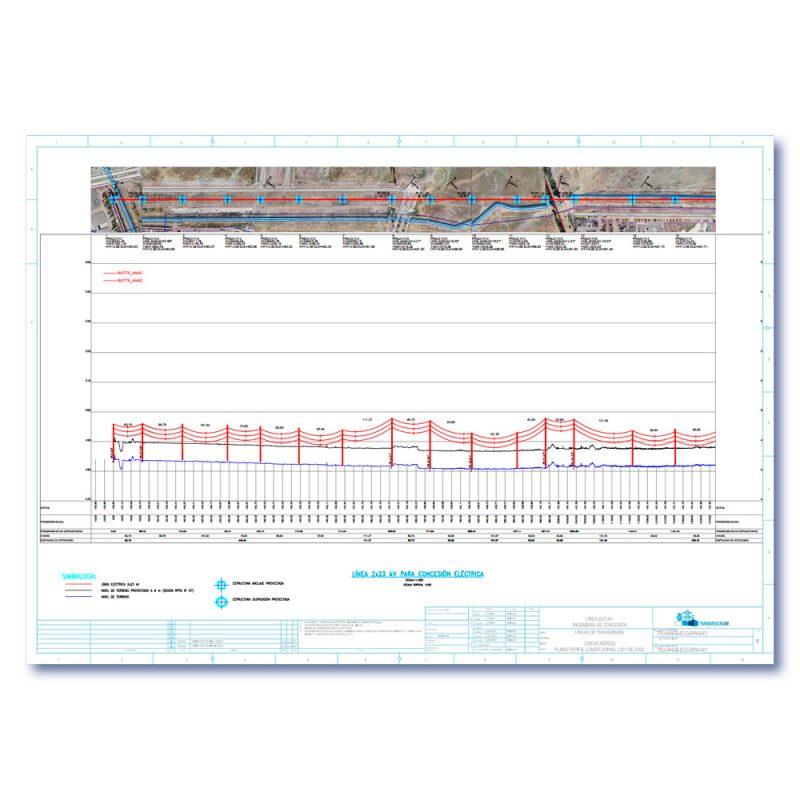

• 1 Plano en AutoCAD con el perfil Longitudinal de las Línea con el siguiente contenido:
  • Ubicación de las estructuras georreferenciadas sobre la imagen de la topografía.
  • Perfil longitudinal de la topografía del trazado.
  • Perfil de las catenarias de los conductores en diferentes casos:
    • A la temperatura máxima.
    • A la máxima transferencia de potencia.

Al contratar el servicio recibirás un correo solicitando la siguiente información del proyecto:

INFORMACIÓN REQUERIDA

• Topografía del terreno en formato de nubes de puntos, curvas de nivel, archivos DEM o ASCII o tablas Excel.
• Planos de conjuntos de las cadenas de aisladores de anclajes y de suspensión, con las características de los aisladores y ferreterías vendors.
• Geometrías de las estructuras requeridas o en caso de no tenerlas se considerara Estructuras “tipo” que cumplan con las necesidades de la línea.
• Cuadros de cargas de diseño de las estructuras, para el caso de líneas diseñadas en postes se debe enviar la hoja técnica garantizada de los postes de hormigón. En caso de no tener esta información se propondrán estructuras “tipo” o se podrá agregar al servicio el diseño y cálculo de estructuras apropiadas.
• Características técnicas garantizadas del conductor. En caso de no tener esta información se propondrán conductores “tipo” o se podrá agregar al servicio la memoria de cálculo de conductor.
• Cantidad de conductores por fase. En caso de no tener esta información se propondrán la cantidad de conductores necesarios o se podrá agregar al servicio la memoria de cálculo de conductor.
• Coordenadas de la estaca central de todas las estructuras, debe ser en formato de tabla Excel indicando el Norte Este y Elevación. Como alternativa se podrá entregar el Kmz con el trazado requerido, como parte del servicio se considera una revisión del trazado a fin de mejorar según la visión del experto que estará a cargo.
• Indicar el nivel de tensión eléctrica del sistema 44 kV 66 kV 110 kV 220 kV 500 kV.

En el caso que no se posea dicha información, se debe desarrollar una ingeniería que contenga como mínimo un diseño electromecánico, cuadros de cargas de las estructuras, levantamiento topográfico y planos de geometrías de estructuras.

Estos entregarles nosotros los podemos desarrollar rápidamente para su proyecto, solo nos debes indicar que requieres el servicio de ingeniería y nos pondremos en contacto al instante.

La normativa exige que a lo largo del trazado de una línea de transmisión se le determine una franja de seguridad. Esto es una porción de terreno en que está prohibido el emplazamiento de construcciones, para resguardar así la seguridad de las personas y sus bienes.
